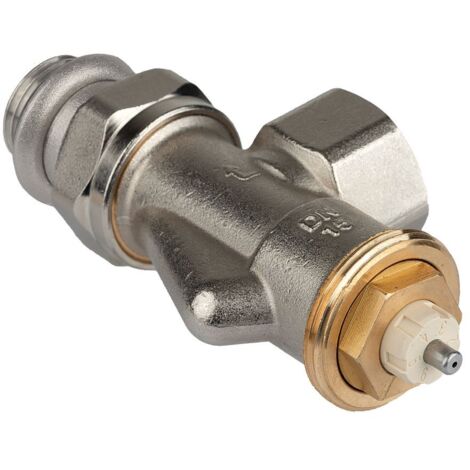

Resideo Thermostatventilkörper SX, Messing vernickelt, Axialausführung, 1/2", mit Weichdichtung

Resideo Thermostatventilkörper SX, Messing vernickelt, Axialausführung, 1/2", mit Weichdichtung

Der Resideo Thermostatventilkörper SX der Serie V2000SX ist ein vielseitiges Bauteil für Heizungs- und Kühlsysteme. Gefertigt aus vernickeltem Messing in Axialausführung mit einem 1/2 Zoll Anschluss und Weichdichtung, ermöglicht er die präzise Voreinstellung von Durchflüssen für den hydraulischen Abgleich. Seine geräuscharme Arbeitsweise macht ihn zu einer geeigneten Lösung für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb in Neubau-, Renovierungs- und Nachrüstungsprojekten.

Welche Vorteile bietet der Resideo Thermostatventilkörper SX?

Der Thermostatventilkörper V2000SX ist als Universalventil für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb konzipiert. Er arbeitet geräuscharm, sowohl in der Standard- als auch in der umgekehrten Durchflussrichtung. Eine doppelte O-Ring Dichtung der Spindel trägt zu einem Betrieb mit geringem Wartungsaufwand bei. Die starke, nicht mediumberührte Rückstellfeder unterstützt die Langlebigkeit des Ventils. Der Ventilkörper verfügt über einen weiten Durchflussbereich, wobei der Durchfluss auf maximal 130 % des Nenndurchflusses begrenzt ist, um ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Er ist kompatibel mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde sowie verschiedenen Stellantrieben wie HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben und M4410E/K sowie M7410E5001 modulierenden Stellantrieben.

Wie erfolgt die Installation und Wartung des Ventilkörpers?

Der Resideo Thermostatventilkörper SX kann wahlweise am Vorlauf oder am Rücklauf des Heizkörpers angeschlossen werden. Die Einstellung des Durchflusses ist einfach durchführbar. Eine Absperrung des Ventils ist mittels der Schutzkappe möglich. Ein besonderes Merkmal ist die Möglichkeit, den Ventileinsatz im laufenden Betrieb und ohne Entleeren der Anlage auszutauschen. Das Ventilgehäuse und der Einsatz sind passend zum AT-Concept, was die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt. Die Abmessungen entsprechen den Standardmaßen gemäß EN215.

Technische Daten

• Thermostatanschluss: M30 x 1,5
• Werkstoff des Gehäuses: Messing vernickelt
• Anschlussgröße: 1/2 Zoll (DN 15), Weichdichtung
• Bauform: Axial
• Bauhöhe: 35 mm
• Kvs-Wert: 0,7
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Durchflussmenge: 20 bis 170 l/h
• Mediumtemperatur: -10 °C bis 120 °C

Der Resideo Thermostatventilkörper SX ist eine zuverlässige Komponente für die präzise Regelung von Heiz- und Kühlsystemen. Seine robuste Bauweise aus vernickeltem Messing, der Kvs-Wert von 0,7 und ein maximaler Betriebsdruck von 10 bar unterstreichen die Leistungsfähigkeit. Die Axialausführung mit 1/2 Zoll Anschluss und Weichdichtung sowie die Kompatibilität mit verschiedenen Antrieben machen ihn zu einer flexiblen Lösung für vielfältige Anwendungen.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2030ASX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 35
• Form: falscher Winkel
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 24
• Länge Anschluss 2: 19
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,063 - 0,54
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: ja
• Kvs-Wert: 0,7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
