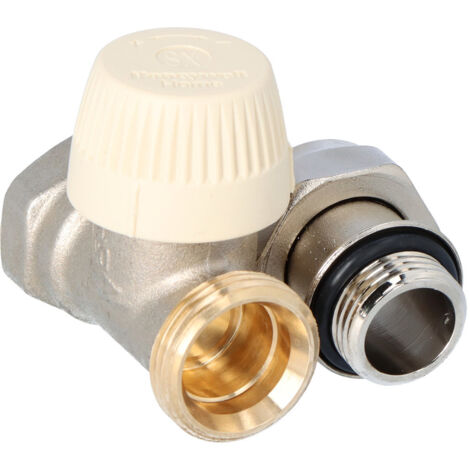

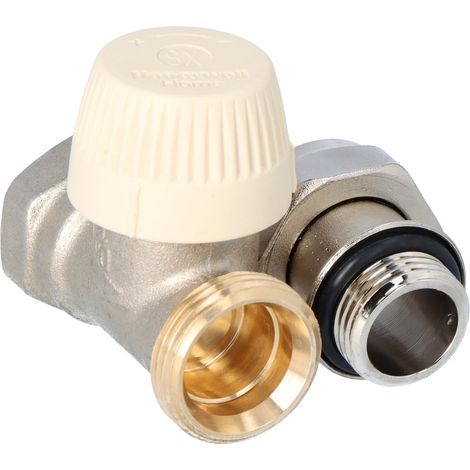

Resideo Thermostatventilkörper SX, Messing vernickelt, Durchgangsausführung, 1/2", mit Weichdichtung

Resideo Thermostatventilkörper SX, Messing vernickelt, Durchgangsausführung, 1/2", mit Weichdichtung

Der Resideo Thermostatventilkörper SX aus der V2000SX-Serie ist ein vernickeltes Messingventil in Durchgangsausführung mit 1/2 Zoll Anschluss und Weichdichtung. Dieses Thermostatventil eignet sich besonders für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb und bietet eine präzise Durchflussvoreinstellung für den hydraulischen Abgleich. Es ist ideal für Neubau-, Renovierungs- und Nachrüstungsprojekte in Heizungssystemen.

Wie unterstützt der Resideo Thermostatventilkörper SX den hydraulischen Abgleich?

Der Resideo Thermostatventilkörper SX der Serie V2000SX verfügt über einen weiten Bereich zur Voreinstellung von Durchflüssen, was einen präzisen hydraulischen Abgleich von Heizungssystemen ermöglicht. Dadurch kann das Ventil als Universalventil in Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb eingesetzt werden. Die V2000SX Ventile arbeiten sowohl in der Standard- als auch in der umgekehrten Durchflussrichtung geräuscharm. Es wird empfohlen, sie vorzugsweise an den Vorlauf des Heizkörpers anzuschließen, alternativ ist der Einbau am Rücklauf möglich. Die Durchflussmenge ist auf maximal 130 Prozent des Nenndurchflusses begrenzt, um ein Ungleichgewicht beim Aufheizen eines heruntergekühlten Raums zu vermeiden.

Welche Merkmale sichern die Langlebigkeit und Funktionalität des Ventils?

Der Thermostatventilkörper ist mit einem M30 x 1,5 Gewindeanschluss ausgestattet und entspricht den Standard-Abmessungen gemäß EN215. Eine doppelte O-Ring-Dichtung der Spindel trägt zu einem wartungsarmen Betrieb bei. Eine starke, nicht mediumberührte Rückstellfeder sichert die Langlebigkeit des Ventils. Das Ventil verfügt über einen weiten Durchflussbereich und ermöglicht erhöhte Durchflüsse mit dem Hochhub-Thermostatkopf T3019HF.

Wie lässt sich der Thermostatventilkörper einstellen und warten?

Die Einstellung des Ventils erfolgt einfach mit einem Einstellschlüssel (Zubehör). Die Ventile können mit einer Schutzkappe abgesperrt werden, um ungewollte Verstellungen zu verhindern. Der Ventileinsatz lässt sich im laufenden Betrieb und ohne Entleeren der Anlage mit einem speziellen Montagegerät austauschen, was Wartungsarbeiten erleichtert.

Mit welchen Antrieben und Systemen ist der Ventilkörper kompatibel?

Der Thermostatventilkörper SX ist kompatibel mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde. Zudem kann er mit HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben sowie modulierenden Stellantrieben der Typen M4410E/K und M7410E5001 ausgestattet werden. Das Ventilgehäuse und der Ventileinsatz sind auf das AT-Concept abgestimmt, wodurch eine Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sichergestellt ist.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN 15)
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 0,7
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Durchflussmenge: 20 bis 170 l/h
• Mediumtemperaturbereich: -10 °C bis 120 °C
• Bauhöhe: 25 mm
• Dichtung: Weichdichtung

Der Resideo Thermostatventilkörper SX bietet eine zuverlässige und flexible Lösung für den hydraulischen Abgleich in Heiz- und Kühlsystemen. Mit seiner präzisen Durchflussvoreinstellung, dem geräuscharmen Betrieb und der Kompatibilität mit verschiedenen Antrieben ist er eine effiziente Wahl. Die robuste Konstruktion aus vernickeltem Messing, der 1/2 Zoll Anschluss und ein Kvs-Wert von 0,7 unterstreichen die Leistungsfähigkeit dieses Ventils für vielfältige Anwendungen.

Lieferumfang

• 1x Resideo Thermostatventilkörper SX
• 1x Staubkappe

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2030DSX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 25
• Form: gerade
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 27,5
• Länge Anschluss 2: 66
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,063 - 0,54
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: ja
• Kvs-Wert: 0,7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
