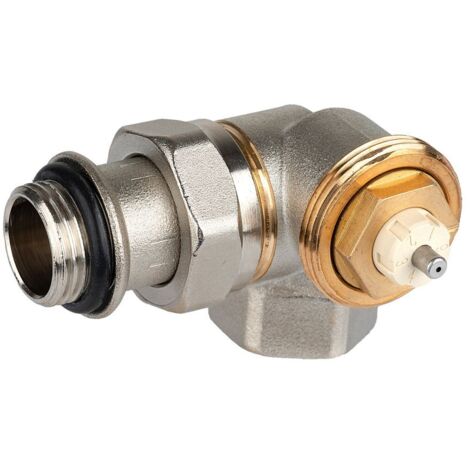

Resideo Thermostatventilkörper SX, Messing vernickelt, Winkeleckausführung rechts, 1/2", mit Weichdichtung

Resideo Thermostatventilkörper SX, Messing vernickelt, Winkeleckausführung rechts, 1/2", mit Weichdichtung

Der Resideo Thermostatventilkörper SX aus vernickeltem Messing ist eine Winkeleckausführung rechts mit 1/2 Zoll Anschluss und Weichdichtung. Als Teil der V2000SX Serie ist dieses Thermostatventil für den Einsatz in Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb konzipiert. Es ermöglicht eine präzise Voreinstellung von Durchflüssen für den hydraulischen Abgleich und eignet sich für Neubau-, Renovierungs- und Nachrüstungsprojekte.

Welche Vorteile bietet der Resideo Thermostatventilkörper SX?

Der Thermostatventilkörper SX zeichnet sich durch einen geräuscharmen Betrieb aus, sowohl in Standard- als auch in umgekehrter Durchflussrichtung. Eine doppelte O-Ring-Dichtung der Spindel sorgt für einen wartungsfreien Betrieb, während eine starke, nicht mediumberührte Rückstellfeder die Langlebigkeit des Ventils sicherstellt. Der weite Durchflussbereich und die Begrenzung auf maximal 130 Prozent des Nenndurchflusses verhindern ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums. Die Einstellung erfolgt einfach mit einem Einstellschlüssel, und das Ventil kann mit einer Schutzkappe abgesperrt werden.

Wie flexibel ist der Resideo Thermostatventilkörper SX einsetzbar?

Dieses Thermostatventil ist vielseitig einsetzbar und deckt ein breites Spektrum an Abmessungen, Varianten und Anschlüssen ab, was es zu einer Lösung für annähernd alle Einbausituationen bei Neubau-, Renovierungs- und Nachrüstungsprojekten macht. Es kann sowohl am Vorlauf als auch am Rücklauf des Heizkörpers angeschlossen werden und ist speziell für Zweirohr-Heizungs- und Kühlsysteme mit Pumpenbetrieb konzipiert. Der Thermostatgewindeanschluss beträgt M30 x 1,5. Die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 ist durch das AT-Concept sichergestellt.

Welche Konstruktionsmerkmale und Wartungsmöglichkeiten bietet das Ventil?

Das Ventilgehäuse besteht aus robustem, vernickeltem Messing und ist in einer Winkeleckausführung rechts mit einer Bauhöhe von 38 mm ausgeführt. Die Anschlussgröße beträgt 1/2 Zoll mit Weichdichtung, und der Einstellring ist in Beige gehalten. Eine integrierte Staubkappe schützt das Ventil. Für Wartungszwecke kann der Ventileinsatz im laufenden Betrieb und ohne Entleeren der Anlage mit einem speziellen Montagegerät ausgetauscht werden.

Welche technischen Spezifikationen sind für den Betrieb relevant?

Der Thermostatventilkörper ist für den Betrieb mit Wasser oder Wasser-Glykolgemisch gemäß VDI 2035 ausgelegt. Er verträgt eine maximale Mediumtemperatur von 120 °C und eine minimale Mediumtemperatur von -10 °C. Der maximale Betriebsdruck liegt bei 10 bar und der maximale Differenzdruck bei 100 kPa. Die einstellbare Durchflussmenge reicht von 20 bis 170 Litern pro Stunde bei einer Nennweite von DN 15.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN 15)
• Kvs-Wert: 0,7
• Durchflussmenge: 20 bis 170 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Mediumtemperaturbereich: -10 bis 120 °C
• Thermostatanschluss: M30 x 1,5
• Werkstoff Gehäuse: Messing vernickelt
• Bauhöhe: 38 mm
• Bauform: Winkeleckausführung rechts

Der Resideo Thermostatventilkörper SX bietet eine flexible und geräuscharme Lösung für den hydraulischen Abgleich in Zweirohr-Heizungs- und Kühlsystemen. Mit seiner robusten Ausführung aus vernickeltem Messing, dem 1/2 Zoll Anschluss und der einfachen Einstellbarkeit unterstützt er eine effiziente und langlebige Temperaturregelung bei einer maximalen Mediumtemperatur von 120 °C und einem Betriebsdruck von bis zu 10 bar.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2030RSX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,063 - 0,54
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: ja
• Kvs-Wert: 0,7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
