Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung rechts, 1/2"

Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung rechts, 1/2"

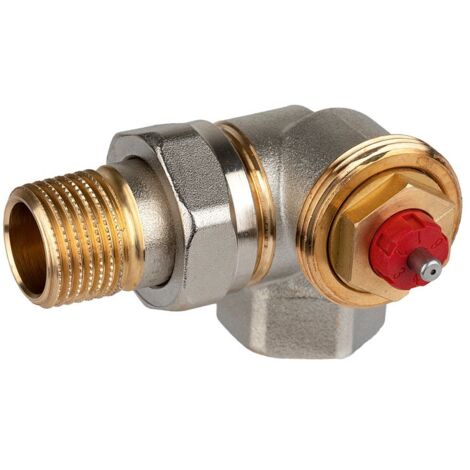

Der Resideo Thermostatventilkörper FX ist ein präzises Bauteil aus vernickeltem Messing in Winkel-Eckausführung rechts mit einem 1/2 Zoll Anschluss. Als Teil der V2000FX Serie wurde er speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen entwickelt. Dieses Ventil sorgt für eine ausgezeichnete Regelcharakteristik, geräuscharmen Betrieb und hohe Energieeffizienz, was zu optimalem Komfort in Heizungsanlagen beiträgt.

Wie ist der Resideo Thermostatventilkörper FX konstruiert und welche Materialien werden verwendet?

Der Thermostatventilkörper besteht aus vernickeltem Messing, was eine langlebige und korrosionsbeständige Oberfläche bietet. Die Bauhöhe beträgt 38 mm, und das Ventil ist als Doppelwinkel rechts ausgeführt. Der Thermostatanschluss erfolgt über ein M30 x 1,5 Gewinde. Der Einstellring ist rot gefärbt, was eine einfache Identifikation ermöglicht.

Für welche Heizsysteme und Durchflussbereiche ist das Ventil geeignet?

Das Ventil ist für Zweirohr-Heizungssysteme mit Pumpenbetrieb konzipiert und nicht für Einrohrsysteme geeignet. Es ist für Durchflussmengen von 8 bis 60 Litern pro Stunde ausgelegt und begrenzt den Durchfluss auf maximal 130 Prozent des Nenndurchflusses, um hydraulische Ungleichgewichte beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Die Nennweite beträgt DN 15.

Welche technischen Merkmale und Funktionen bietet der Ventilkörper?

Der Ventilkörper verfügt über eine doppelte O-Ring-Dichtung an der Spindel, die einen wartungsfreien Betrieb unterstützt. Eine starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei. Die Durchflussmenge lässt sich mit einem Einstellschlüssel einfach anpassen. Das Ventil kann mit einer Schutzkappe abgesperrt werden und ist kompatibel mit verschiedenen Stellantrieben, darunter Heizkörperthermostate mit M30 x 1,5 Anschlussgewinde sowie diverse modulierende und 2-Punkt-Stellantriebe.

Wie wird der Ventileinsatz gewartet und ausgetauscht?

Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Heizungsanlage mit einem speziellen Montagegerät ausgetauscht werden. Dies ermöglicht eine einfache Wartung und minimiert Ausfallzeiten.

Welche Normen und Kompatibilitäten sind zu beachten?

Das Ventil entspricht den Standard-Abmessungen gemäß EN215 und ist Teil des AT-Concepts. Dadurch ist es kompatibel mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974. Die maximale Mediumtemperatur beträgt 120 °C, die minimale Mediumtemperatur -10 °C. Der maximale Betriebsdruck liegt bei 10 bar und der maximale Differenzdruck bei 100 kPa. Der Kvs-Wert beträgt 0,221.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN 15)
• Bauhöhe: 38 mm
• Kvs-Wert: 0,221
• Durchflussmenge: 8 l/h - 60 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Form: Doppelwinkel rechts
• Farbe Einstellring: rot

Der Resideo Thermostatventilkörper FX bietet eine präzise Regelung und hohe Energieeffizienz für Zweirohr-Heizungssysteme. Mit seiner robusten Messingausführung, dem geräuscharmen Betrieb und der einfachen Einstellbarkeit der Durchflussmenge ist er eine zuverlässige Komponente für moderne Heizungsanlagen. Der Ventilkörper ist für einen maximalen Betriebsdruck von 10 bar ausgelegt und unterstützt Durchflussmengen von 8 bis 60 l/h, was ihn zu einer vielseitigen Lösung macht.

Lieferumfang

• 1x Resideo Thermostatventilkörper FX
• 1x Staubkappe

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020RFX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
