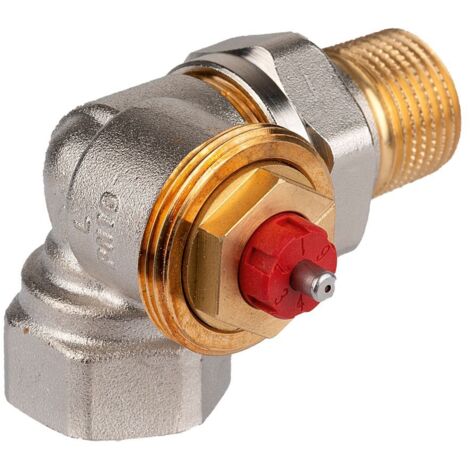

Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung links, 1/2"

Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung links, 1/2"

Der Resideo Thermostatventilkörper FX, eine Messing vernickelte Winkeleckausführung links mit 1/2 Zoll Anschluss, ist speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen konzipiert. Als Teil der V2000FX Serie zeichnet sich dieses Ventil durch eine ausgezeichnete Regelcharakteristik, geräuscharmen Betrieb und hohe Energieeffizienz aus. Es ist eine zuverlässige Lösung für moderne Heizungsanlagen, die eine präzise und effiziente Temperaturregelung erfordern.

Wie ist der Thermostatventilkörper FX konstruiert und welche Materialien werden verwendet?

Der Thermostatventilkörper FX besteht aus vernickeltem Messing, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Die Bauhöhe beträgt 38 mm, und die Ausführung ist als Doppelwinkel links mit Innen- und Außengewinde gestaltet. Der Thermostatanschluss ist mit einem M30 x 1,5 Gewinde versehen, passend für zahlreiche Heizkörperthermostate und Stellantriebe. Die Oberfläche ist vernickelt, und der Einstellring ist rot gefärbt.

Welche technischen Eigenschaften und Leistungsmerkmale bietet das Ventil?

Dieses Ventil verfügt über einen Kvs-Wert von 0,221 und ist für Durchflussmengen von 8 bis 60 Litern pro Stunde ausgelegt. Es ist für einen maximalen Betriebsdruck von 10 bar und eine maximale Mediumtemperatur von 120 °C geeignet. Die maximale Differenzdruckbelastung liegt bei 100 kPa. Die Durchflussmenge lässt sich mit einem Einstellschlüssel einfach vorab einstellen, um den hydraulischen Abgleich zu optimieren. Eine doppelte O-Ring Dichtung der Spindel ermöglicht einen wartungsfreien Betrieb, während eine starke, nicht mediumberührte Rückstellfeder die Langlebigkeit des Ventils unterstützt. Der Durchfluss ist auf maximal 130 % des Nenndurchflusses begrenzt, um ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums zu vermeiden.

Wie funktioniert die Regelung und welche Kompatibilität besteht mit Antrieben?

Der Thermostatventilkörper arbeitet geräuscharm und bietet eine ausgezeichnete Regelcharakteristik für optimalen Komfort und Energieeffizienz. Er ist kompatibel mit allen Heizkörperthermostaten mit M30 x 1,5 Anschlussgewinde sowie mit HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben und modulierenden Stellantrieben der Typen M4410E/K und M7410E5001. Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Anlage mit einem Montagegerät ausgetauscht werden.

Welche Normen und Standards erfüllt der Thermostatventilkörper FX?

Die Abmessungen des Ventils entsprechen dem Standard EN215 und werden durch eine umfassende Palette an Varianten und Anschlussgewinden ergänzt. Das Ventilgehäuse und der Ventileinsatz sind passend zum AT-Concept, was die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt. Dies erleichtert die Integration in bestehende Systeme und den Austausch von Komponenten.

Technische Daten

• Anschlussgröße: 1/2 Zoll (DN 15)
• Bauhöhe: 38 mm
• Form: Doppelwinkel links
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 0,221
• Durchflussmenge: 8 bis 60 l/h
• Max. Betriebsdruck: 10 bar
• Max. Mediumtemperatur: 120 °C
• Max. Differenzdruck: 100 kPa

Der Resideo Thermostatventilkörper FX bietet eine präzise und geräuscharme Regelung für Zweirohr-Heizungssysteme mit Pumpenbetrieb. Mit seiner robusten Messingausführung, der vernickelten Oberfläche und der einfachen Einstellbarkeit der Durchflussmenge von 8 bis 60 l/h stellt er eine langlebige und effiziente Lösung für moderne Heizungsanlagen dar. Die Kompatibilität mit verschiedenen Stellantrieben und die Möglichkeit des Austauschs des Ventileinsatzes im laufenden Betrieb erhöhen die Flexibilität und Wartungsfreundlichkeit dieses Ventils.

Lieferumfang

• 1x Resideo Thermostatventilkörper FX
• 1x Staubkappe

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020LFX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
