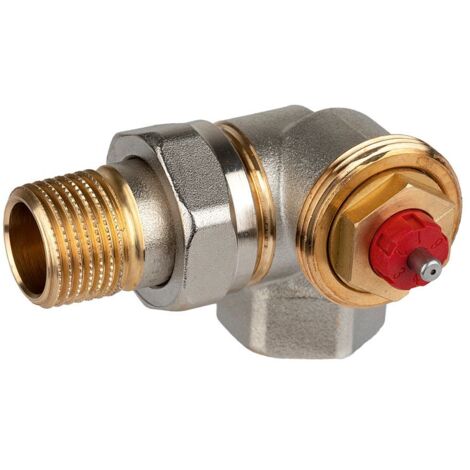

Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung rechts, 3/8"

Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung rechts, 3/8"

Der Resideo Thermostatventilkörper FX der Serie V2000FX ist eine präzise Komponente für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen. Gefertigt aus vernickeltem Messing und in Winkel-Eck-Ausführung rechts mit einem 3/8 Zoll Anschluss, zeichnet sich dieses Ventil durch eine ausgezeichnete Regelcharakteristik aus. Es trägt zu optimalem Komfort und hoher Energieeffizienz bei, während es gleichzeitig geräuscharm arbeitet.

Wie ist der Resideo Thermostatventilkörper FX konstruiert und welche Materialien werden verwendet?

Das Ventilgehäuse besteht aus vernickeltem Messing, was eine hohe Korrosionsbeständigkeit und Langlebigkeit bietet. Die Bauhöhe beträgt 38 mm, und die Ausführung erfolgt als Winkel-Eck rechts mit Innen- und Außengewinde. Die Oberfläche ist vernickelt, und der Einstellring ist rot gefärbt, was eine einfache Identifikation ermöglicht. Die Konstruktion entspricht den Standard-Abmessungen gemäß EN215 und ist kompatibel mit dem AT-Concept, wodurch eine Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sichergestellt ist.

Welche technischen Eigenschaften und Leistungsmerkmale bietet das Ventil?

Der Thermostatventilkörper FX verfügt über einen Kvs-Wert von 0,221 und ist für Durchflussmengen von 8 bis 60 Litern pro Stunde ausgelegt. Der maximale Betriebsdruck beträgt 10 bar, während der maximale Differenzdruck bei 100 kPa liegt. Das Ventil ist für Mediumtemperaturen von -10 bis 120 Grad Celsius geeignet und kann mit Wasser betrieben werden, das bis zu 50 % Glykol gemäß VDI 2035 enthält. Der Durchfluss ist auf maximal 130 Prozent des Nenndurchflusses begrenzt, um ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Eine doppelte O-Ring-Dichtung der Spindel sorgt für einen wartungsfreien Betrieb.

Wie funktioniert die Regelung und welche Kompatibilität besteht mit Antrieben?

Das Ventil ist mit einem Thermostatanschluss M30 x 1,5 ausgestattet und kann mit verschiedenen Heizkörperthermostaten und Stellantrieben kombiniert werden. Dazu gehören alle Heizkörperthermostate mit M30 x 1,5 Anschlussgewinde, HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantriebe sowie modulierende und 2-Punkt-Stellantriebe der Typen M5410, M4410E/K und M7410E5001. Die starke, nicht mediumberührte Rückstellfeder unterstützt die Langlebigkeit des Ventils.

Welche besonderen Funktionen und Einstellmöglichkeiten bietet der Ventilkörper?

Die Durchflussmenge lässt sich einfach mit einem Einstellschlüssel anpassen. Das Ventil ist vorab einstellbar und kann mit einer Schutzkappe abgesperrt werden. Die Strömungsrichtung ist entgegengesetzt, und das Ventil ist nicht druckunabhängig. Es ist für den geräuscharmen Betrieb ausgelegt und verfügt über ein gerades Schlussstück. Ein besonderes Merkmal ist die Möglichkeit, den Ventileinsatz im laufenden Betrieb und ohne Entleeren der Anlage mit einem Montagegerät auszutauschen.

Technische Daten

• Anschlussgröße: 3/8 Zoll (DN 10)
• Bauhöhe: 38 mm
• Kvs-Wert: 0,221
• Durchflussmenge: 8 bis 60 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Min. Mediumtemperatur: -10 °C
• Max. Mediumtemperatur: 120 °C
• Werkstoff Gehäuse: Messing vernickelt
• Thermostatanschluss: M30 x 1,5
• Bauform: Winkel-Eck rechts

Der Resideo Thermostatventilkörper FX bietet eine zuverlässige und energieeffiziente Lösung für moderne Zweirohr-Heizungssysteme. Mit seiner präzisen Regelcharakteristik, dem geräuscharmen Betrieb und der einfachen Einstellbarkeit der Durchflussmenge von 8 l/h bis 60 l/h trägt er maßgeblich zu einem optimierten hydraulischen Abgleich bei. Die robuste Bauweise aus Messing vernickelt und die Kompatibilität mit gängigen Thermostatantrieben machen ihn zu einer vielseitigen Wahl für Heizungsanlagen.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020RFX10
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/8 Zoll (10)
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel rechts
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/8 Zoll (10)
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
