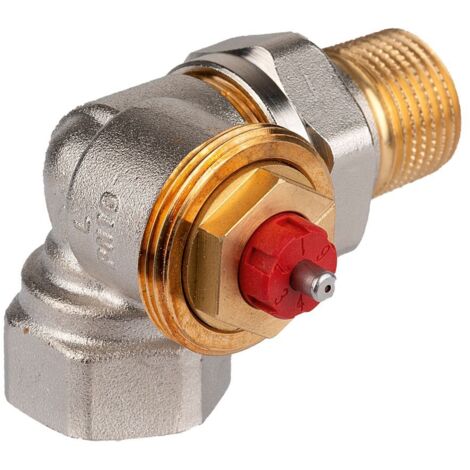

Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung links, 3/8"

Resideo Thermostatventilkörper FX, Messing vernickelt, Winkeleckausführung links, 3/8"

Der Resideo Thermostatventilkörper FX aus vernickeltem Messing in Winkel-Eck-Ausführung links mit 3/8 Zoll Anschluss ist eine präzise Komponente für Zweirohr-Heizungssysteme mit Pumpenbetrieb und geringen Durchflussmengen. Die V2000FX Serie zeichnet sich durch eine ausgezeichnete Regelcharakteristik aus und sorgt für optimalen Komfort sowie hohe Energieeffizienz bei geräuscharmem Betrieb.

Welche Merkmale bietet der Thermostatventilkörper FX für den Betrieb?

Der Thermostatventilkörper FX ist aus robustem, vernickeltem Messing gefertigt und entspricht den Standard-Abmessungen gemäß EN215. Er verfügt über einen Thermostatgewindeanschluss M30 x 1,5. Eine doppelte O-Ring-Dichtung der Spindel ermöglicht einen wartungsfreien Betrieb, während eine starke, nicht mediumberührte Rückstellfeder zur Langlebigkeit des Ventils beiträgt. Der geräuscharme Betrieb erhöht den Wohnkomfort.

Wie wird der Durchfluss im Ventil reguliert und eingestellt?

Um ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums zu vermeiden, ist der Durchfluss auf maximal 130 % des Nenndurchflusses begrenzt. Die Durchflussmenge lässt sich einfach mit einem Einstellschlüssel anpassen, was eine präzise Vorabeinstellung ermöglicht. Die Ventile können zudem mit einer Schutzkappe abgesperrt werden.

Für welche Heizsysteme und Antriebe ist der Thermostatventilkörper FX geeignet?

Dieser Thermostatventilkörper ist speziell für Zweirohr-Heizungssysteme mit Pumpenbetrieb konzipiert. Er ist kompatibel mit allen Heizkörperthermostaten, die über ein M30 x 1,5 Anschlussgewinde verfügen, sowie mit HR-Typen von Evohome- und Roomtronic-Stellantrieben, MT4-Stellantrieben, M5410 2-Punkt-Stellantrieben und M4410E/K sowie M7410E5001 modulierenden Stellantrieben. Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Anlage mit einem speziellen Montagegerät ausgetauscht werden. Durch das AT-Concept ist die Kompatibilität von Gehäuse und Einsatz mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sichergestellt.

Technische Daten

• Werkstoff des Gehäuses: Messing vernickelt
• Bauform: Winkel-Eck links
• Anschlussgröße: 3/8 Zoll (DN 10)
• Thermostatanschluss: M30 x 1,5
• Kvs-Wert: 0,221
• Durchflussmenge: 8 - 60 l/h
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C

Der Resideo Thermostatventilkörper FX bietet eine zuverlässige und langlebige Lösung für die präzise Temperaturregelung in Zweirohr-Heizungssystemen. Seine robuste Bauweise aus vernickeltem Messing, die Winkel-Eck-Ausführung links und der 3/8 Zoll Anschluss ermöglichen eine effiziente Funktion. Mit einem Thermostatanschluss M30 x 1,5 und einem maximalen Betriebsdruck von 10 bar ist dieses Ventil eine ausgezeichnete Wahl für optimierten Heizkomfort und Energieeinsparung.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020LFX10
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 8 - 60
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 3/8 Zoll (10)
• Größe Heizkörperanschluss: 3/8 Zoll (10)
• KV-Wert: 0,025 - 0,190
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,221
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
