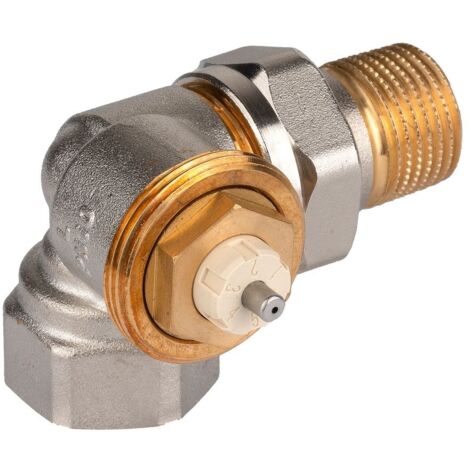

Resideo Thermostatventilkörper SX, Messing vernickelt, Winkeleckausführung links, 1/2"

Resideo Thermostatventilkörper SX, Messing vernickelt, Winkeleckausführung links, 1/2"

Der Resideo Thermostatventilkörper SX aus vernickeltem Messing in Winkeleckausführung links mit 1/2 Zoll Anschluss ist ein vielseitiges Ventil der V2000SX-Serie. Er ist speziell für den hydraulischen Abgleich in Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb konzipiert. Das Ventil ermöglicht eine präzise Voreinstellung von Durchflüssen und zeichnet sich durch geräuscharmen Betrieb sowie flexible Einbaumöglichkeiten im Vor- oder Rücklauf aus.

Wie funktioniert der Resideo Thermostatventilkörper SX?

Die V2000SX-Serie ermöglicht die präzise Voreinstellung von Durchflüssen, um Heizungssysteme hydraulisch abzugleichen. Das Ventil arbeitet geräuscharm, sowohl in der Standard- als auch in der umgekehrten Durchflussrichtung. Es wird empfohlen, das Ventil vorzugsweise am Vorlauf des Heizkörpers anzuschließen; alternativ ist auch der Einbau am Rücklauf möglich. Die breite Palette an Abmessungen, Varianten und Anschlüssen der V2000SX-Serie bietet Lösungen für nahezu alle Einbausituationen in Neubau-, Renovierungs- und Nachrüstungsprojekten.

Welche Merkmale bietet der Thermostatventilkörper?

Der Thermostatventilkörper verfügt über einen M30 x 1,5 Thermostatgewindeanschluss und entspricht den Standard-Abmessungen gemäß EN215. Eine doppelte O-Ring-Dichtung der Spindel sorgt für einen wartungsfreien Betrieb. Die starke, nicht mediumberührte Rückstellfeder trägt zur Langlebigkeit des Ventils bei. Der Durchfluss ist auf maximal 130 % des Nenndurchflusses begrenzt, um ein Ungleichgewicht des hydraulischen Abgleichs beim Aufheizen eines heruntergekühlten Raums zu vermeiden. Die Ventile können mit einer Schutzkappe abgesperrt werden und sind mit verschiedenen Heizkörperthermostaten und Stellantrieben mit M30 x 1,5 Anschlussgewinde kompatibel, darunter HR-Typen von Evohome und Roomtronic sowie MT4-, M5410 2-Punkt- und modulierende M4410E/K- und M7410E5001-Stellantriebe. Der Ventileinsatz kann im laufenden Betrieb und ohne Entleeren der Anlage mit einem Montagegerät ausgetauscht werden. Ventilgehäuse und -einsatz passen zum AT-Concept, was die Kompatibilität mit Thermostatventilen der Marken MNG, Honeywell und Honeywell Home seit 1974 sicherstellt.

Für welche Anwendungen ist der Thermostatventilkörper geeignet?

Dieser Thermostatventilkörper ist speziell für den Einsatz in Zweirohr-Heizungs- und Kühlsystemen mit Pumpenbetrieb konzipiert. Er ist nicht für Einrohrsysteme geeignet. Die Bauform als Winkel-Eck links ermöglicht eine flexible Installation. Als Medium kann Wasser oder ein Wasser-Glykolgemisch gemäß VDI 2035 verwendet werden. Die breite Kompatibilität und die robusten Materialien machen ihn zu einer zuverlässigen Lösung für Neubau-, Renovierungs- und Nachrüstungsprojekte.

Technische Daten

• Thermostatanschluss: M30 x 1,5
• Werkstoff Gehäuse: Messing vernickelt
• Bauform: Winkel-Eck links
• Anschlussgröße: 1/2 Zoll (DN 15)
• Höhe: 38 mm
• Kvs-Wert: 0,7
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 100 kPa
• Durchflussmenge: 20 bis 170 l/h
• Max. Mediumtemperatur: 120 °C

Der Resideo Thermostatventilkörper SX bietet eine robuste und flexible Lösung für die präzise Temperaturregelung in Heizungs- und Kühlsystemen. Seine Bauweise aus vernickeltem Messing, die Winkeleckausführung links und der 1/2 Zoll Anschluss ermöglichen eine einfache Integration. Mit einem Kvs-Wert von 0,7, einem maximalen Betriebsdruck von 10 bar und einer maximalen Mediumtemperatur von 120 °C ermöglicht das Ventil eine zuverlässige Leistung für den hydraulischen Abgleich und trägt zur Effizienz des Systems bei.

Produktspezifikation

• Hersteller-Warengruppe: Heizung
• Hersteller-Produktgruppe: Thermostatventilkörper
• Hersteller-Artikelnummer: V2020LSX15
• Ausführung: Innengewinde/Außengewinde
• Bauhöhe: 38
• Form: Doppelwinkel links
• Oberflächenschutz: vernickelt
• Werkstoff des Gehäuses: Messing
• Durchsatzkapazität (min. 10 kPa): 20 - 170
• Automatische Durchflussregelung: nein
• Mit geradem Schlussstück: ja
• Thermostatanschluss: Außengewinde
• Druckunabhägig: nein
• Mit Staubkappe: ja
• Mit Quetschset: nein
• Länge Anschluss 1: 26
• Länge Anschluss 2: 58
• Geeignet für Einrohrsystem: nein
• Geeignet für Zweirohrsystem: ja
• Abmessung Rohranschluss: 1/2 Zoll (15)
• Größe Heizkörperanschluss: 1/2 Zoll (15)
• KV-Wert: 0,063 - 0,54
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: ja
• Abmessung Thermostatanschluss: M30 x 1,5
• Vorab einstellbar: ja
• Mit Dichtungsring: nein
• Kvs-Wert: 0,7
• Thermostatische Vorbereitung: ja
• Mit gebogenem Schlussstück: nein
