Allgemeine Beschreibung

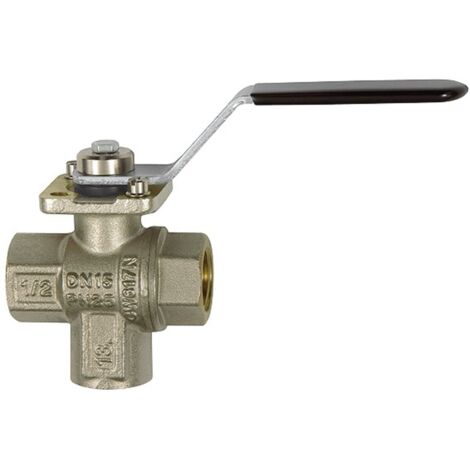

Der Riegler 3-Wege-Kugelhahn ist ein hochwertiges Produkt aus vernickeltem Messing, das für verschiedene Anwendungen im Bereich der Fluidtechnik geeignet ist. Er verfügt über einen unteren Anschluss und eine L-Bohrung, was ihn besonders vielseitig macht. Mit einem maximalen Betriebsdruck von 16 bar und einem Temperaturbereich von -15 °C bis 120 °C ist dieser Kugelhahn ideal für anspruchsvolle Einsatzbedingungen.Technische daten
- Gehäuse: Messing vernickelt (CW617N)
- Gewindematerial: Messing blank
- Kugel: Messing vernickelt (CW617N)
- Kugeldichtung: PTFE
- Spindelabdichtung: PTFE / FKM
- Handhebel: Stahl, mit Kunststoffüberzug
- Betriebstemperatur min.: -15 °C
- Betriebstemperatur max.: 120 °C
- Gewinde: Rp 1
- DN: 25
- SW: 41 mm
- PN: 16 bar
- Gewindenorm: Rp-Gewinde nach ISO 7-1
- Abmessungen: A: 115 mm, B: 76 mm, L: 89 mm, E: 19.1 mm, H1: 45 mm, H2: 47 mm
Kompatibilität und Zubehör
- Integrierte ISO-Flanschplatte (ISO 5211)
Installation
Die Druckbeaufschlagung ist ausschließlich über den unteren Anschluss möglich, was bei der Installation berücksichtigt werden sollte.
Anwendung
Der 3-Wege-Kugelhahn eignet sich für verschiedene Anwendungen in der Fluidtechnik, insbesondere dort, wo eine flexible Steuerung des Durchflusses erforderlich ist.
