Allgemeine Beschreibung

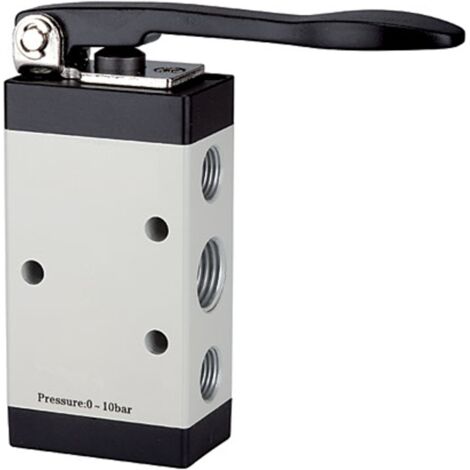

Das Riegler 5/2-Wegeventil ist ein manuell betätigtes Ventil mit einem langen Hebel. Es ist monostabil und eignet sich für den Schalttafelaufbau. Das Ventil hat einen Anschluss von G 1/8 und ist für einen Betriebsdruck von 0 bis 10 bar ausgelegt. Der Temperaturbereich reicht von -20 °C bis 70 °C.Technische daten
- Anschluss: G 1/8
- Durchflusswertmessung: bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar
- Ventilkörper: Aluminiumlegierung
- Hebel/Schalterfarbe: schwarz
- Temperaturbereich max.: 70 °C
- Durchfluss: 450 l/min
- Betriebsdruck min.: 0 bar
- Betätigung: monostabil
- Funktion: 5/2
- Anschluss Entlüftung: G 1/8
- Temperaturbereich min.: -20 °C
- Schaltbild: 3
- Betriebsdruck max.: 10 bar
