Allgemeine Beschreibung

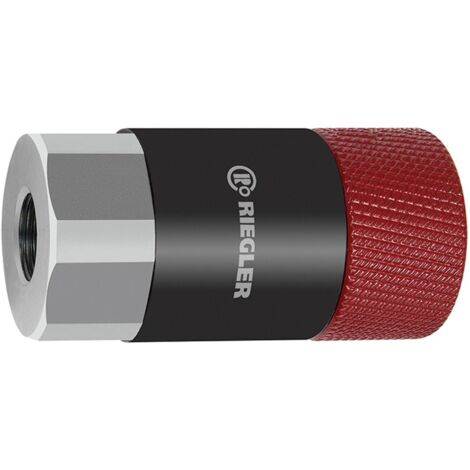

Die Riegler Dreh-Sicherheitskupplung NW 11 ist eine hochwertige, robuste und langlebige Kupplung, die mit einer Hand bedient werden kann. Durch das Eindrücken des Stecknippels wird eine sichere Verbindung hergestellt, die hörbar rastet. Das Entkuppeln erfolgt über eine Linksdrehung der Hülse, wobei der anstehende Druck in der Kupplung und in der Leitung entlüftet wird. Der Stecknippel bleibt jedoch über eine Sicherheitsklinke nicht komplett freigegeben und kann erst nach einer Rechtsdrehung der Hülse herausgezogen werden. Diese Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen und es wird die Verwendung von Vibrationsdämpfern empfohlen.Technische daten
- Nennweite: 11
- Anschluss: G 3/8 IG
- Schlüsselweite: 38 mm
- Betriebsdruck max.: 25 bar
- Betriebsdruck beim Ein-/Auskupplen: 16 bar
- Temperaturbereich: -20 °C bis 100 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: NBR
- Durchfluss: 2100 l/min (Luft)
- Feder: Edelstahl
- Hülse: Stahl verzinkt, rot lackiert
- Gewindestück: Stahl verzinkt
- Ventil: Messing blank
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Medium: Druckluft, Gase
- Steckerprofil: gemäß ISO 6150 C
- Länge: 80 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Bergbau
