Allgemeine Beschreibung

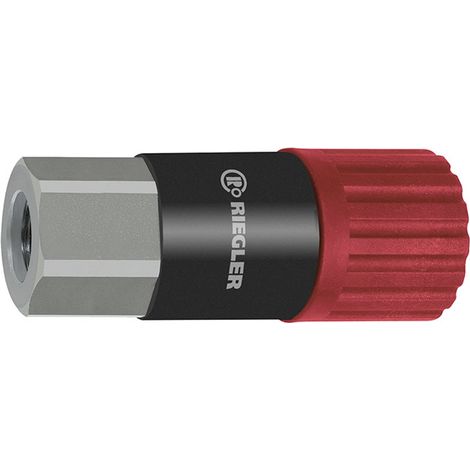

Die Riegler Dreh-Sicherheitskupplung NW 8, ISO 6150 C, aus Stahl mit G 3/8 IG ist eine hochwertige, robuste und langlebige Kupplung, die mit einer Hand bedient werden kann. Sie ermöglicht eine sichere Verbindung durch Eindrücken des Stecknippels, bis dieser hörbar rastet. Das Entkuppeln erfolgt durch eine Linksdrehung der Hülse, wobei der anstehende Druck in der Kupplung und in der Leitung entlüftet wird. Der Stecknippel wird über eine Sicherheitsklinke nicht komplett freigegeben und kann erst nach einer Rechtsdrehung der Hülse herausgezogen werden. Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983 und eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen. Es wird empfohlen, Vibrationsdämpfer gemäß ISO 6150, § 7.1 zu verwenden.Technische daten
- Nennweite (NW): 8
- Anschluss: G 3/8 IG
- Schlüsselweite (SW): 27 mm
- Betriebsdruck: max. 25 bar / 16 bar beim Ein-/Auskoppeln
- Temperaturbereich: -20 °C bis 100 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: NBR
- Durchfluss: 1200 l/min (Luft)
- Feder: Edelstahl
- Hülse: Polyamid, rot
- Gewindestück: Stahl verzinkt
- Ventil: Messing blank
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Medium: Druckluft, Gase
- Steckerprofil: gemäß ISO 6150 C
- Länge: 81 mm
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Werkstätten
- Automotive
