Allgemeine Beschreibung

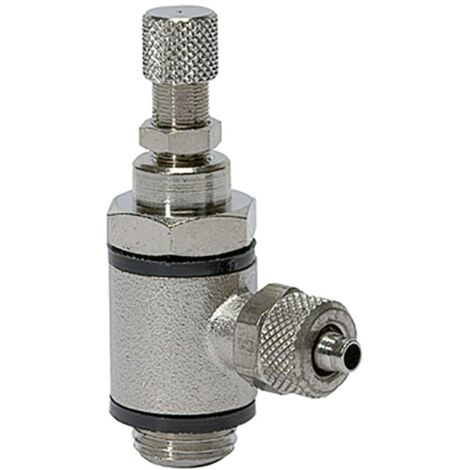

Das Riegler Drosselventil mit beidseitiger Drosselung ist ideal zur Regulierung von Durchflussmengen und der Kolbengeschwindigkeit von Zylindern. Es eignet sich besonders für enge Platzverhältnisse und kann direkt am Ventil oder Zylinder eingeschraubt werden. Die eingestellten Volumenströme können bei der Ausführung mit Rändelschraube über die Kontermutter arretiert werden. Varianten in Hohlschraubenbauweise sind während der Montage drehbar und nach dem Anziehen starr. Die eingesetzten Dichtungen und Schmierstoffe sind silikonfrei.Technische daten
- Betriebsdruck min.: 0 bar
- Betriebsdruck max.: 10 bar
- Temperaturbereich min.: -20 °C
- Temperaturbereich max.: 80 °C
- Dichtmaterial: NBR
- Gewinde: M5
- Für Schlauch: 4 / 2,5 mm
- B: 38,9 mm
- C: 18 mm
- SW: 8 mm
- Grundkörper: Messing vernickelt
- Silikonfrei: Ja
Kompatibilität und Zubehör
- Geeignet für Schläuche mit einem Durchmesser von 4 / 2,5 mm
Installation
- Direktes Einschrauben am Ventil oder Zylinder
- Varianten mit drehbarer Steckverbindung können nach der Montage frei positioniert werden
Anwendung
- Regulierung von Durchflussmengen
- Steuerung der Kolbengeschwindigkeit von Zylindern
Weitere Informationen
- Die eingesetzten Dichtungen und Schmierstoffe sind silikonfrei
