Allgemeine Beschreibung

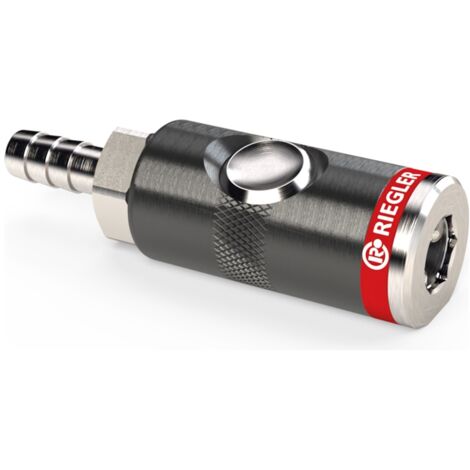

Die RIEGLER Sicherheitskupplung NW 7,4 mit drehbarer Schlauchtülle LW 13 ist eine hochwertige und robuste Schnellverschlusskupplung, die eine einfache Handhabung ermöglicht. Sie ist um 360° drehbar, sodass der Druckknopf jederzeit in die passende Position gedreht werden kann. Diese Kupplung ist ideal für den Einsatz in der Pneumatik, im Maschinen- und Anlagenbau, in der Fertigungsindustrie, in Werkstätten und im Automotive-Bereich. Sie verhindert den berüchtigten Peitschenhiebeffekt und minimiert das Risiko von Verletzungen des Bedienpersonals.Technische daten
- Nennweite: 7,4 mm
- Betriebsdruck: max. 12 bar
- Durchfluss: 1600 l/min (bei 6 bar und Δp = 1 bar)
- Mediumstemperatur: -20 °C bis 70 °C
- Umgebungstemperatur: -20 °C bis 70 °C
- Gehäusematerial: Aluminium, eloxiert
- Dichtmaterial: NBR
- Innenteile: Edelstahl 1.4301
- Gewindestück: Messing vernickelt
- Knopf: gehärteter und verzinkter Stahl
- Ventil: gehärteter und verzinkter Stahl
- Länge: 86,6 mm
- Schlüsselweite: 21 mm
Kompatibilität und Zubehör
Die Sicherheitskupplung ist nicht geeignet für die direkte Montage an pulsierenden Werkzeugen. Es wird empfohlen, Vibrationsdämpfer gemäß ISO 6150, § 7.1 zu verwenden.Installation
Die Installation erfolgt durch einfaches Anschließen der Kupplung an das Druckluftwerkzeug oder System. Beim ersten Drücken des Druckknopfes erfolgt die Entlüftung der Kupplung, während der Stecker in der Kupplung gesichert bleibt. Nach dem zweiten Drücken wird der Stecker gelöst.Anwendung
Die RIEGLER Sicherheitskupplung eignet sich für folgende Anwendungen:- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Werkstätten
- Automotive
