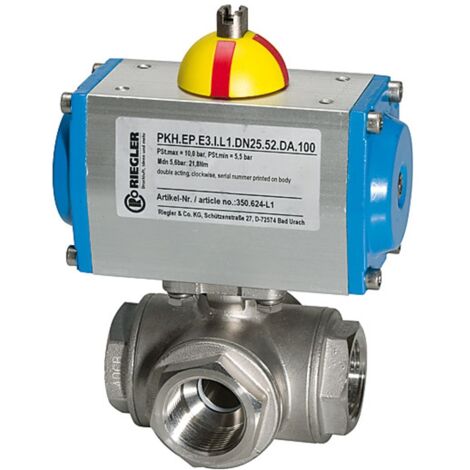

Riegler ES-Kuha, pneumat. Stellantrieb doppeltwirk., T-Bohrung T1, Rp11/4

Eigenschaften:

• 3-Wege-Edelstahlkugelhahn, pneumat
• Stellantrieb, T-Bohrung T1, Betriebstemp. -20 °C bis 70 °C, Rp 1 1/4, DN 32, PN max. 63 bar. 3-Wege-Hahn, reduzierter Durchgang
• Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger
• Genormte Schnittstellen:Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211. Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845. Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR)

Technische Daten:

• Material Antrieb: Aluminium eloxiert
• Betriebsdruck max.: 63 bar
• Betriebstemperatur min.: -20 °C
• Betriebstemperatur max.: 70 °C
• Material Kugelhahn: Edelstahl 1.4401, mit ISO-Flanschplatte
• Dichtmaterial Kugelhahn: PTFE / FKM
• Dichtmaterial Antrieb: NBR
• Steuerdruck max.: 5.5 bar
• Drehwinkel: 90 °
• Ventiladapter: nach NAMUR
• Gewinde: Rp 1 1/4
• DN: 32
• Ausführung: doppeltwirkend
• Stellung: T 1
• B: 153.5 mm
• L: 90 mm
• A: 133 mm
• D: 36.5 mm
• SW: 50 mm

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• Material Antrieb: Aluminium eloxiert
• Betriebsdruck max.: 63 bar
• Betriebstemperatur min.: -20 °C
• Betriebstemperatur max.: 70 °C
• Material Kugelhahn: Edelstahl 1.4401, mit ISO-Flanschplatte
• Dichtmaterial Kugelhahn: PTFE / FKM
• Dichtmaterial Antrieb: NBR
• Steuerdruck max.: 5.5 bar
• Drehwinkel: 90 °
• Ventiladapter: nach NAMUR
• Gewinde: Rp 1 1/4
• DN: 32
• Ausführung: doppeltwirkend
• Stellung: T 1
• B: 153.5 mm
• L: 90 mm
• A: 133 mm
• D: 36.5 mm
• SW: 50 mm

Bitte beachten Sie: Dekoration nicht im Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
Technische Daten:

• Material Antrieb: Aluminium eloxiert
• Betriebsdruck max.: 63 bar
• Betriebstemperatur min.: -20 °C
• Betriebstemperatur max.: 70 °C
• Material Kugelhahn: Edelstahl 1.4401, mit ISO-Flanschplatte
• Dichtmaterial Kugelhahn: PTFE / FKM
• Dichtmaterial Antrieb: NBR
• Steuerdruck max.: 5.5 bar
• Drehwinkel: 90 °
• Ventiladapter: nach NAMUR
• Gewinde: Rp 1 1/4
• DN: 32
• Ausführung: doppeltwirkend
• Stellung: T 1
• B: 153.5 mm
• L: 90 mm
• A: 133 mm
• D: 36.5 mm
• SW: 50 mm

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
