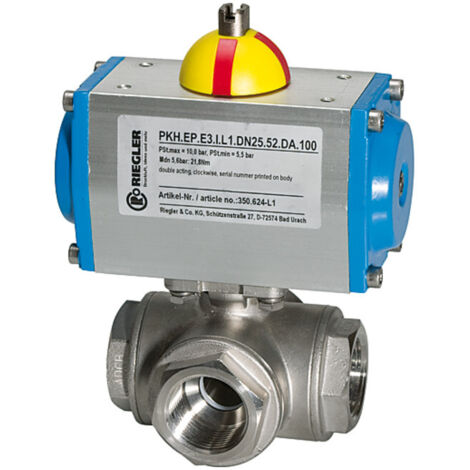

Riegler ES-Kuha, pneumat. Stellantrieb doppeltwirkend, L-Bohrung, Rp 3/4

Eigenschaften • 3-Wege-ES-Kugelhahn, pneumat\n• Stellantrieb L=116mm, L-Bohrung, Betriebstemp. -20 °C bis 70 °C, Rp 3/4, DN 20, PN max. 63 bar. 3-Wege-Hahn, reduzierter Durchgang\n• Pneumatischer Schwenkantrieb in doppelt- oder einfachwirkender Ausführung und integriertem Stellungsanzeiger\n• Genormte Schnittstellen:Verbindungsstelle Antrieb/Armatur: Vier bzw. acht Innengewinde im Antriebsgehäuse nach EN ISO 5211. Verbindungsstelle Antrieb/Steuerventil: Nach NAMUR bzw. VDI/VDE 3845. Verbindungsstelle Antrieb/Signalgerät: Nach VDI/VDE 3845 (NAMUR)
Technische Daten:

• Material Antrieb: Aluminium eloxiert
• Betriebsdruck max.: 63 bar
• Betriebstemperatur min.: -20 °C
• Betriebstemperatur max.: 70 °C
• Material Kugelhahn: Edelstahl 1.4401, mit ISO-Flanschplatte
• Dichtmaterial Kugelhahn: PTFE / FKM
• Dichtmaterial Antrieb: NBR
• Steuerdruck max.: 5.5 bar
• Drehwinkel: 90 °
• Ventiladapter: nach NAMUR
• Gewinde: Rp 3/4
• DN: 20
• Ausführung: doppeltwirkend
• Stellung: L 2
• B: 136 mm
• L: 80 mm
• A: 116 mm
• D: 23 mm
• SW: 32 mm
