Allgemeine Beschreibung

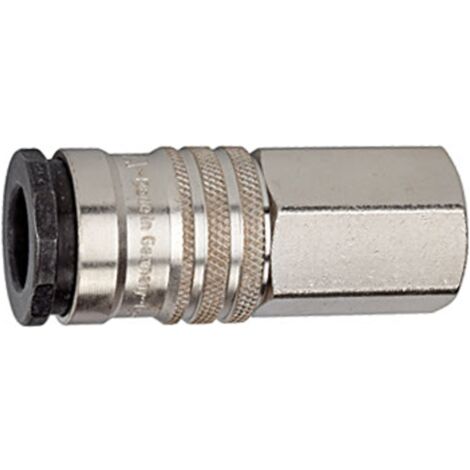

Die Riegler Schnellverschlusskupplung NW 10 ist eine einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung, die etwa 3,5-mal so hoch ist wie bei der gängigen Standardkupplung NW 7,2. Sie ist ideal für Anwendungen mit überdurchschnittlich hohem Luftbedarf und minimiert die Kuppelkräfte. Diese Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Technische daten
- NW: 10
- Betriebsdruck min.: 0 bar
- Betriebsdruck max.: 35 bar
- Anschluss: G 3/4 IG
- SW: 32 mm
- Länge: 73,7 mm
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Dichtmaterial: NBR
- Durchfluss: 3600 l/min (Luft)
- Ventilsitz: Messing
- Kugel: nichtrostender Stahl
- Feder: nichtrostender Stahl
- Ventilkörper: Stahl, QPQ behandelt
- Sprengring: nichtrostender Stahl
- Gewindestück: Messing vernickelt
- Entriegelungshülse: Messing vernickelt
- Ventil: Messing
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Werkstätten
- Automotive
- Nahrungsmitteltechnik
- Luftfahrttechnik
