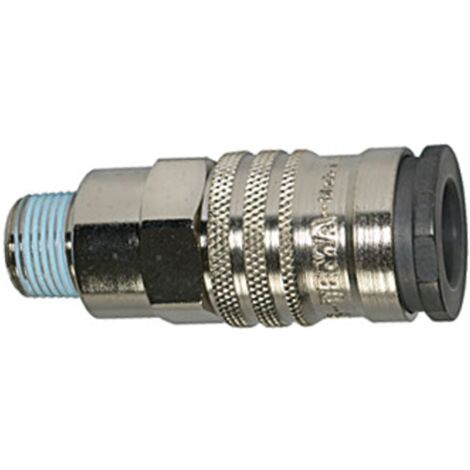

Riegler Schnellverschlusskupplung NW 10, hoher Durchfluss, R 1/2 AG

Eigenschaften • Schnellverschlusskupplung NW 10, hoher Durchfluss, Stahl/MS vern., R 1/2 AG, Druck 0-35 bar, Mediums-/Umgeb.temp. -20°C bis 100°C \n• Einseitig absperrende Einhand-Schnellverschlusskupplung mit hoher Durchflussleistung (etwa 3,5-mal so hoch wie bei der gängigen Standardkupplung NW 7,2) bei gleichzeitig minimierten Kuppelkräften \n• Für alle Anwendungen mit überdurchschnittlich hohem Luftbedarf! \n• Um Verletzungen oder den"Peitschenhiebeffekt"zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten \n• Diese Schnellverschlusskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug \n• Wir empfehlen die Verwendung unserer Vibrationsdämpfer, gemäß ISO 6150, § 7.1. \nEinsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Werkstätten, Automotive, Nahrungsmitteltechnik, Luftfahrttechnik
Technische Daten:

• NW: 10
• Betriebsdruck min.: 0 bar
• Betriebsdruck max.: 35 bar
• Anschluss: R 1/2 AG
• SW: 24 mm
• Länge: 74.7 mm
• Mediumstemperatur min.: -20 °C
• Mediumstemperatur max.: 100 °C
• Umgebungstemperatur min.: -20 °C
• Umgebungstemperatur max.: 100 °C
• Dichtmaterial: NBR
• Durchfluss: 3600 l/min (Luft)
• Ventilsitz: Messing
• Kugel: nichtrostender Stahl
• Feder: nichtrostender Stahl
• Ventilkörper: Stahl, QPQ behandelt
• Sprengring: nichtrostender Stahl
• Gewindestück: Messing vernickelt
• Entriegelungshülse: Messing vernickelt
• Ventil: Messing
• Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar

Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
