Allgemeine Beschreibung

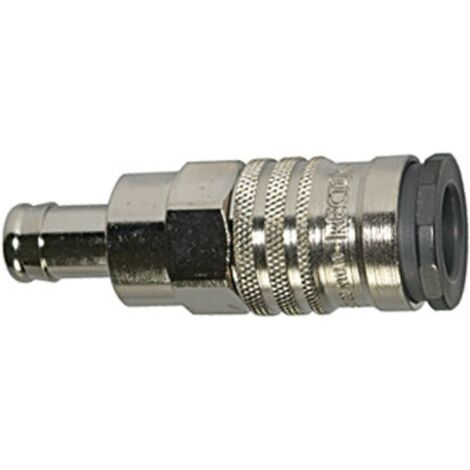

Die Riegler Schnellverschlusskupplung NW 10 ist eine einseitig absperrende Einhandkupplung mit hoher Durchflussleistung, die etwa 3,5-mal so hoch ist wie bei der gängigen Standardkupplung NW 7,2. Sie ist ideal für Anwendungen mit überdurchschnittlich hohem Luftbedarf und minimiert die Kuppelkräfte. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, sollte der Stecknippel beim Entkuppeln mit einer Hand festgehalten werden. Diese Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen und es wird empfohlen, Vibrationsdämpfer gemäß ISO 6150, § 7.1 zu verwenden.Technische daten
- NW: 10
- Betriebsdruck min.: 0 bar
- Betriebsdruck max.: 35 bar
- Anschluss: LW 10
- SW: 24 mm
- Länge: 79,7 mm
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Dichtmaterial: NBR
- Durchfluss: 3600 l/min (Luft)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Ventilsitz: Messing
- Kugel: nichtrostender Stahl
- Feder: nichtrostender Stahl
- Ventilkörper: Stahl, QPQ behandelt
- Sprengring: nichtrostender Stahl
- Gewindestück: Messing vernickelt
- Entriegelungshülse: Messing vernickelt
- Ventil: Messing
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Werkstätten
- Automotive
- Nahrungsmitteltechnik
- Luftfahrttechnik
