Allgemeine Beschreibung

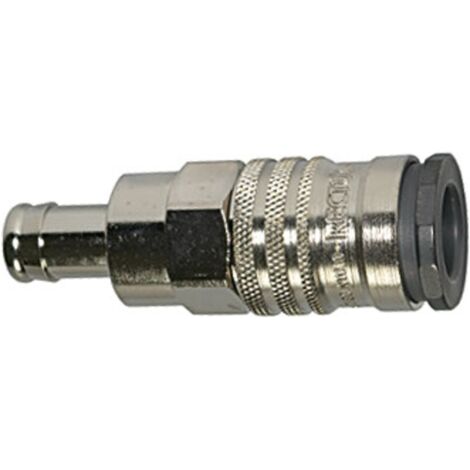

Die Riegler Schnellverschlusskupplung NW 10 bietet eine hohe Durchflussleistung, die etwa 3,5-mal so hoch ist wie bei der gängigen Standardkupplung NW 7,2. Diese einseitig absperrende Einhand-Schnellverschlusskupplung ist ideal für Anwendungen mit überdurchschnittlich hohem Luftbedarf. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, sollte der Stecknippel beim Entkuppeln mit einer Hand festgehalten werden. Diese Kupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen und es wird die Verwendung von Vibrationsdämpfern empfohlen.Technische daten
- NW: 10
- Betriebsdruck min.: 0 bar
- Betriebsdruck max.: 35 bar
- Anschluss: LW 13
- SW: 24 mm
- Länge: 79,7 mm
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Dichtmaterial: NBR
- Durchfluss: 3600 l/min (Luft)
- Ventilsitz: Messing
- Kugel: nichtrostender Stahl
- Feder: nichtrostender Stahl
- Ventilkörper: Stahl, QPQ behandelt
- Sprengring: nichtrostender Stahl
- Gewindestück: Messing vernickelt
- Entriegelungshülse: Messing vernickelt
- Ventil: Messing
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Werkstätten
- Automotive
- Nahrungsmitteltechnik
- Luftfahrttechnik
Weitere Informationen
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
