Allgemeine Beschreibung

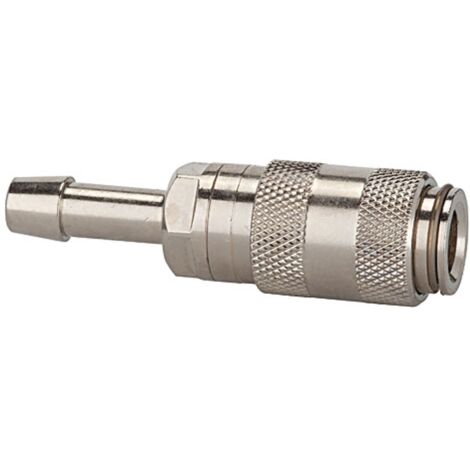

Die Riegler Schnellverschlusskupplung NW 2,7 aus Edelstahl 1.4305 mit Tülle LW 3 ist eine einseitig absperrende Einhand-Schnellverschlusskupplung. Sie zeichnet sich durch extrem kleine Baumaße und einen großen Durchgang bei geringem Druckabfall aus. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Technische daten
- NW: 2,7
- Anschluss: LW 3
- Länge: 34 mm
- Betriebsdruck: 0 - 35 bar (max. statischer Betriebsdruck ohne Pulsation)
- Gehäuse: Edelstahl 1.4305
- Dichtmaterial: FPM
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 200 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 200 °C
- Durchfluss: 120 l/min (Luft)
- Kugel: Edelstahl 1.4034
- Feder: Edelstahl 1.4310
- Ventilkörper: Edelstahl 1.4305
- Hülse: Edelstahl 1.4305
- Sprengring: Edelstahl 1.4310
- Durchflusswertmessung: bei 6 bar und Δp = 1 bar
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Automotive
- Nahrungsmitteltechnik
- Offshore
