Allgemeine Beschreibung

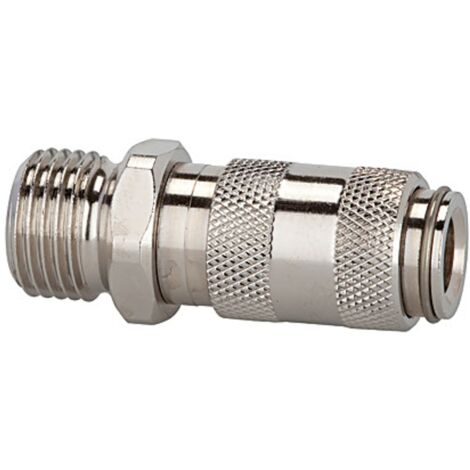

Die Riegler Schnellverschlusskupplung NW 2,7 ist eine einseitig absperrende Einhand-Schnellverschlusskupplung aus Edelstahl 1.4404 mit einem Anschluss von G 1/8 AG. Sie zeichnet sich durch extrem kleine Baumaße und einen großen Durchgang bei geringem Druckabfall aus. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Technische daten
- Nennweite (NW): 2,7
- Anschluss: G 1/8 AG
- Schlüsselweite (SW): 11 mm
- Länge: 28 mm
- Betriebsdruck: 0 - 35 bar (max. statischer Betriebsdruck ohne Pulsation)
- Gehäuse: Edelstahl 1.4404
- Dichtmaterial: FKM
- Mediumstemperatur: -15 °C bis 200 °C
- Umgebungstemperatur: -15 °C bis 200 °C
- Durchfluss: 165 l/min (Luft)
- Kugel: Edelstahl 1.4404
- Feder: Edelstahl 1.4404
- Ventilkörper: Edelstahl 1.4404
- Hülse: Edelstahl 1.4404
- Sprengring: Edelstahl 1.4404
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Automotive
- Nahrungsmitteltechnik
- Offshore
