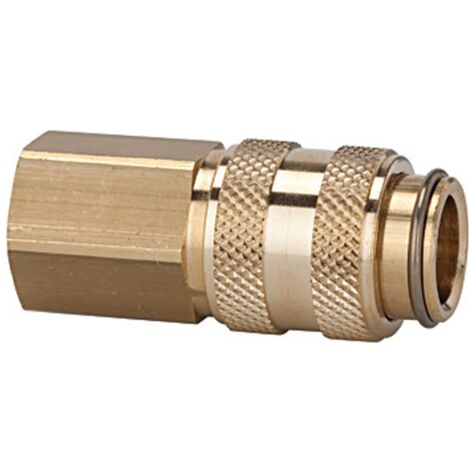

Riegler Schnellverschlusskupplung NW 5, beidseitig absperrend, G 1/8 IG

Eigenschaften • Schnellverschlusskupplung NW 5, beidseitig absperrend, MS blank, G 1/8 IG, Betriebsdr. 0-35 bar, Med.-/Umgeb.temp. -20°C bis 100°C\n• Sowohl die Kupplung als auch der Verschlussnippel sind mit einem Ventil ausgerüstet\n• Beim Kuppeln öffnen beide Ventile und der Durchgang ist gewährleistet\n• Beim Entkuppeln schließen beide Ventile und ein Entweichen des Mediums ist verhindert\n• Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik, Luftfahrttechni Technische Daten:

• NW: 5
• Anschluss: G 1/8 IG
• SW: 14 mm
• Länge: 38 mm
• Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
• Gehäuse: Messing blank
• Dichtmaterial: NBR
• Mediumstemperatur min.: -20 °C
• Mediumstemperatur max.: 100 °C
• Umgebungstemperatur min.: -20 °C
• Umgebungstemperatur max.: 100 °C
• Durchfluss: 310 l/min (Luft)
• Kugel: nichtrostender Stahl
• Feder: nichtrostender Stahl
• Ventilkörper: Messing blank
• Hülse: Messing blank
• Sprengring: nichtrostender Stahl
• Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• NW: 5
• Anschluss: G 1/8 IG
• SW: 14 mm
• Länge: 38 mm
• Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
• Gehäuse: Messing blank
• Dichtmaterial: NBR
• Mediumstemperatur min.: -20 °C
• Mediumstemperatur max.: 100 °C
• Umgebungstemperatur min.: -20 °C
• Umgebungstemperatur max.: 100 °C
• Durchfluss: 310 l/min (Luft)
• Kugel: nichtrostender Stahl
• Feder: nichtrostender Stahl
• Ventilkörper: Messing blank
• Hülse: Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • NW: 5
  • Anschluss: G 1/8 IG
  • SW: 14 mm
  • Länge: 38 mm
  • Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
  • Gehäuse: Messing blank
  • Dichtmaterial: NBR
  • Mediumstemperatur min.: -20 °C
  • Mediumstemperatur max.: 100 °C
  • Umgebungstemperatur min.: -20 °C
  • Umgebungstemperatur max.: 100 °C
  • Durchfluss: 310 l/min (Luft)
  • Kugel: nichtrostender Stahl
  • Feder: nichtrostender Stahl
  • Ventilkörper: Messing blank
  • Hülse: Messing blank
  • Sprengring: nichtrostender Stahl
  • Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
