Allgemeine Beschreibung

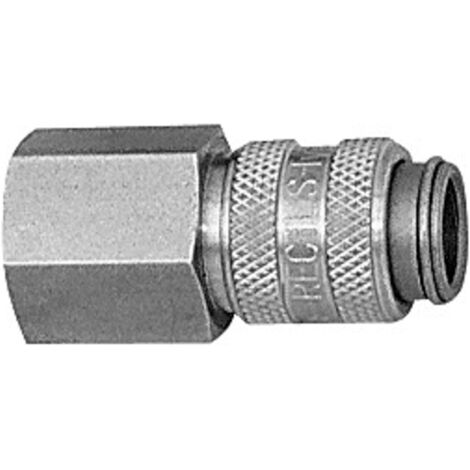

Die Riegler Schnellverschlusskupplung NW 5 ist eine einseitig absperrende Einhand-Schnellverschlusskupplung aus Edelstahl 1.4305. Sie zeichnet sich durch kleine Baumaße und einen großen Durchgang aus. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten. Diese Kupplung ist ideal für verschiedene Anwendungen in der Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/Pharmaindustrie, Automotive, Nahrungsmitteltechnik und Offshore.Technische daten
- NW: 5
- Anschluss: G 3/8 IG
- SW: 19 mm
- Länge: 38 mm
- Betriebsdruck: 0 - 35 bar (max. statischer Betriebsdruck ohne Pulsation)
- Gehäuse: Edelstahl 1.4305
- Dichtmaterial: FKM
- Mediumstemperatur min.: -15 °C
- Mediumstemperatur max.: 200 °C
- Umgebungstemperatur min.: -15 °C
- Umgebungstemperatur max.: 200 °C
- Durchfluss: 560 l/min (Luft)
- Kugel: nichtrostender Stahl
- Feder: nichtrostender Stahl
- Ventilkörper: Edelstahl 1.4305
- Hülse: Edelstahl 1.4305
- Sprengring: nichtrostender Stahl
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Weitere Informationen
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
