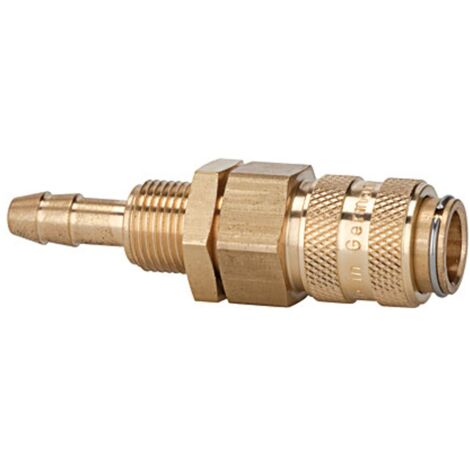

Riegler Schnellverschlusskupplung NW 5, Messing blank, Tülle LW 6, M12x1

Eigenschaften • Schnellverschlusskupplung NW 5, MS blank, Tülle LW 6, Schottgew \n• M12x1, Betriebsdr. 0-35 bar, Mediums-/Umgeb.temp. -20°C bis 100°C \n• Einseitig absperrende Einhand-Schnellverschlusskupplung mit kleinen Baumaßen und großem Durchgang bei geringem Druckabfall \n• Um Verletzungen oder den"Peitschenhiebeffekt"zu vermeiden, empfehlen wir den Stecknippel beim Entkuppeln mit einer Hand festzuhalten \n• Einsatzgebiete: Pneumatik, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Medizintechnik, Chemie-/ Pharmaindustrie, Automotive, Nahrungsmitteltechnik Technische Daten:

• NW: 5
• Anschluss: LW 6
• SW: 17 mm
• Länge: 60 mm
• Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
• Gehäuse: Messing blank
• Dichtmaterial: NBR
• Mediumstemperatur min.: -20 °C
• Mediumstemperatur max.: 100 °C
• Umgebungstemperatur min.: -20 °C
• Umgebungstemperatur max.: 100 °C
• Durchfluss: 560 l/min (Luft)
• Kugel: Edelstahl
• Feder: Edelstahl
• Ventilkörper: Messing blank
• Hülse: Messing blank
• Sprengring: Edelstahl
• Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar
• Schottgewinde: M12x1

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• NW: 5
• Anschluss: LW 6
• SW: 17 mm
• Länge: 60 mm
• Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
• Gehäuse: Messing blank
• Dichtmaterial: NBR
• Mediumstemperatur min.: -20 °C
• Mediumstemperatur max.: 100 °C
• Umgebungstemperatur min.: -20 °C
• Umgebungstemperatur max.: 100 °C
• Durchfluss: 560 l/min (Luft)
• Kugel: Edelstahl
• Feder: Edelstahl
• Ventilkörper: Messing blank
• Hülse: Messing blank
• Sprengring: Bitte beachten Sie: Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • NW: 5
  • Anschluss: LW 6
  • SW: 17 mm
  • Länge: 60 mm
  • Betriebsdruck: 0 - 35 bar, max. statischer Betriebsdruck (ohne Pulsation)
  • Gehäuse: Messing blank
  • Dichtmaterial: NBR
  • Mediumstemperatur min.: -20 °C
  • Mediumstemperatur max.: 100 °C
  • Umgebungstemperatur min.: -20 °C
  • Umgebungstemperatur max.: 100 °C
  • Durchfluss: 560 l/min (Luft)
  • Kugel: Edelstahl
  • Feder: Edelstahl
  • Ventilkörper: Messing blank
  • Hülse: Messing blank
  • Sprengring: Edelstahl
  • Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar
  • Schottgewinde: M12x1

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
