Allgemeine Beschreibung

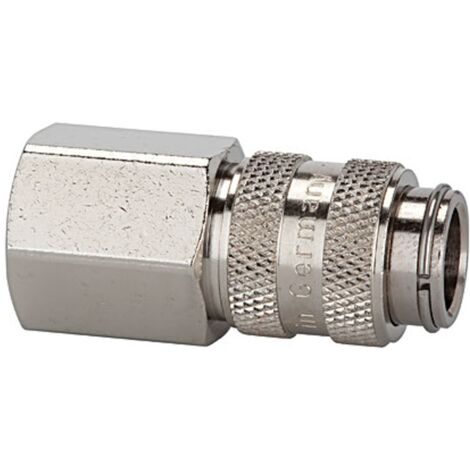

Die Riegler Schnellverschlusskupplung NW 5 ist eine einseitig absperrende Einhand-Schnellverschlusskupplung aus vernickeltem Messing. Sie bietet kleine Baumaße und einen großen Durchgang bei geringem Druckabfall. Um Verletzungen oder den "Peitschenhiebeffekt" zu vermeiden, wird empfohlen, den Stecknippel beim Entkuppeln mit einer Hand festzuhalten.Technische daten
- Nennweite (NW): 5
- Anschluss: G 1/4 IG
- Schlüsselweite (SW): 17 mm
- Länge: 38 mm
- Betriebsdruck: 0 - 35 bar (max. statischer Betriebsdruck ohne Pulsation)
- Gehäuse: Messing vernickelt
- Dichtmaterial: NBR
- Mediumstemperatur: -20 °C bis 100 °C
- Umgebungstemperatur: -20 °C bis 100 °C
- Durchfluss: 560 l/min (Luft)
- Kugel: Edelstahl
- Feder: Edelstahl
- Ventilkörper: Messing vernickelt
- Hülse: Messing vernickelt
- Sprengring: Edelstahl
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
Einsatzgebiete
- Pneumatik
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Medizintechnik
- Chemie-/Pharmaindustrie
- Automotive
- Nahrungsmitteltechnik
