Allgemeine Beschreibung

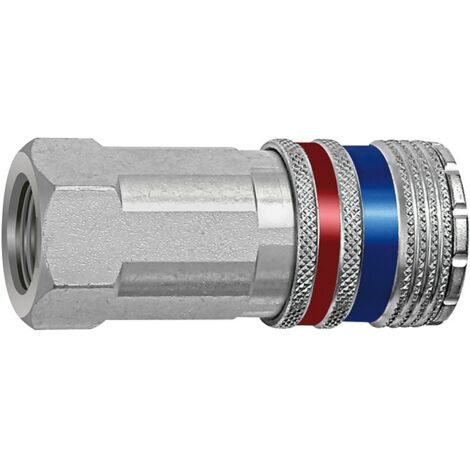

Die Riegler Sicherheitskupplung NW 10 ist eine hochwertige, robuste und langlebige Schnellverschlusskupplung in Sicherheitsausführung. Sie ist mit einer Hand bedienbar und bietet eine sehr hohe Durchflussleistung bei geringem Druckabfall. Die Entriegelung erfolgt vollautomatisch in zwei Stufen, wobei die Kupplung vor dem endgültigen Entkuppeln entlüftet wird. Der Kupplungsstecker wird erst freigegeben, wenn der Restdruck von ca. 0,3 bar unterschritten wurde, wodurch der berüchtigte "Peitschenhiebeffekt" verhindert und das Risiko von Verletzungen des Bedienpersonals praktisch ausgeschlossen wird. Diese Kupplung eignet sich für Anwendungen mit überdurchschnittlich hohem Luftbedarf und robusten Einsatzbedingungen.Technische daten
- Nennweite: 10
- Betriebsdruck max.: 16 bar
- Anschluss: G 1/2 IG
- Schlüsselweite: 25 mm
- Durchfluss: 4000 l/min (Luft)
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Länge: 67,3 mm
- Feder: Edelstahl
- Material: Stahl / Messing verzinkt
Kompatibilität und Zubehör
- Empfohlene Verwendung von Vibrationsdämpfern gemäß ISO 6150, § 7.1
Anwendung
- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Werkstätten
- Automotive
- Bergbau
Weitere Informationen
- Die Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414
- Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierendem Werkzeug
