Allgemeine Beschreibung

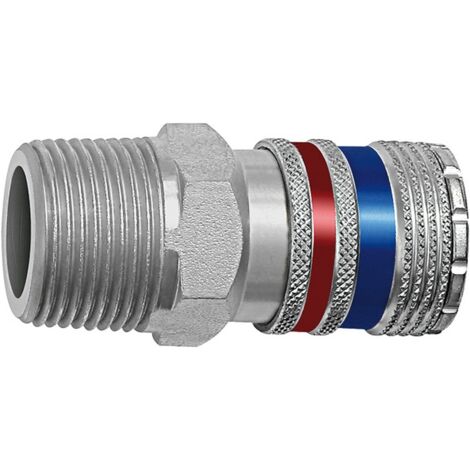

Die Riegler Sicherheitskupplung NW 10 ist eine hochwertige, robuste und langlebige Schnellverschlusskupplung aus Stahl und verzinktem Messing. Sie ist für Anwendungen mit überdurchschnittlich hohem Luftbedarf und robusten Einsatzbedingungen konzipiert. Die Kupplung bietet eine sehr hohe Durchflussleistung bei geringem Druckabfall und ist mit einer Hand bedienbar. Die Entriegelung erfolgt vollautomatisch in zwei Stufen, wobei die Kupplung vor dem endgültigen Entkuppeln entlüftet wird, um den berüchtigten "Peitschenhiebeffekt" zu verhindern und das Risiko von Verletzungen zu minimieren. Diese Sicherheitsversion entspricht dem ISO-Standard DIN EN ISO 4414.Technische daten
- NW: 10
- Betriebsdruck max.: 16 bar
- Anschluss: R 3/4 AG
- SW: 27 mm
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Dichtmaterial: NBR
- Mediumstemperatur min.: -20 °C
- Mediumstemperatur max.: 100 °C
- Umgebungstemperatur min.: -20 °C
- Umgebungstemperatur max.: 100 °C
- Durchfluss: 4000 l/min (Luft)
- Feder: Edelstahl
- Material: Stahl / Messing verzinkt
- Länge: 60.8 mm
Kompatibilität und Zubehör
Diese Sicherheitskupplung eignet sich nicht für die direkte Montage an pulsierenden Werkzeugen. Es wird empfohlen, unsere Vibrationsdämpfer gemäß ISO 6150, § 7.1 zu verwenden.Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Fertigungsindustrie
- Werkstätten
- Automotive
- Bergbau
