Allgemeine Beschreibung

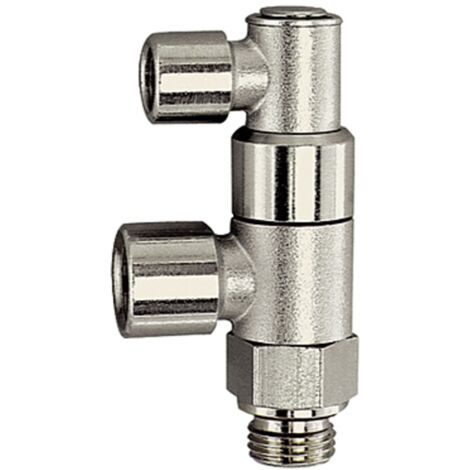

Das Riegler Stoppventil ist pneumatisch betätigt und eignet sich ideal für schnelle Positionier- und Stopp-Funktionen sowie für Not-Schaltungen, wie beispielsweise Not-Aus. Bei anliegendem Steuersignal kann die Druckluft vom und zum Zylinder fließen. Wird das Steuersignal unterbrochen, wird der Druckluftstrom gesperrt, wodurch der Zylinder in der gewünschten Position gestoppt wird. Die Stopp-Ventile werden direkt auf den Zylinder geschraubt, anstelle der normalen Schlauchanschlüsse.Technische daten
- Maximaler Betriebsdruck: 10 bar
- Minimaler Steuerdruck: 1,0 bar
- Maximaler Steuerdruck: 5,0 bar
- Maximale Mediumstemperatur: 70 °C
- Maximale Umgebungstemperatur: 70 °C
- Material: Messing vernickelt
- Dichtmaterial: NBR
- Einbaulage: beliebig, Ringstück nach dem Festschrauben um 360° drehbar
- Abmessungen: B: 52,0 mm, C: 21,0 mm
- Anschluss 1: G 1/8
- Anschluss 2: G 1/8
- Anschluss 3: G 1/8
