Allgemeine Beschreibung

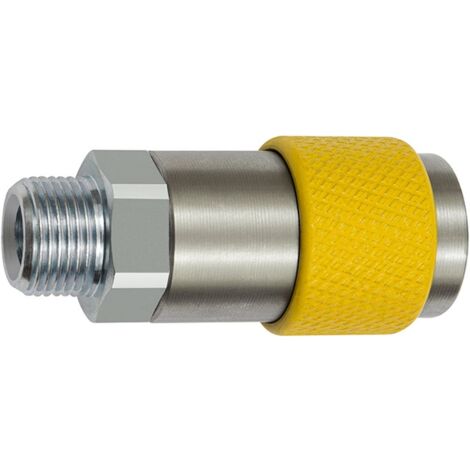

Die Riegler Unv. Dreh-Sicherheitskupplung NW 6 ist eine hochwertige, robuste und langlebige Kupplung, die mit einer Hand bedienbar ist. Sie entspricht dem ISO-Standard DIN EN ISO 4414 und EN 983 und ist in der Farbe Gelb erhältlich. Die Kupplung ermöglicht eine sichere Verbindung durch Eindrücken des Stecknippels, der hörbar einrastet. Das Entkuppeln erfolgt durch eine Linksdrehung der Hülse, wobei der anstehende Druck entlüftet wird. Erst nach einer Rechtsdrehung der Hülse kann der Stecknippel herausgezogen werden. Die Farb- und Formkodierung sorgt dafür, dass ein Einkuppeln nur innerhalb der gleichen Farben möglich ist.Technische daten
- Nennweite (NW): 6
- Anschluss: G 1/4 AG
- Farbe: Gelb
- Schlüsselweite (SW): 22 mm
- Länge: 64 mm
- Betriebsdruck: max. 25 bar / max. 16 bar beim Ein-/Auskuppeln
- Temperaturbereich: min. -15 °C, max. 200 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: FKM
- Durchfluss: 630 l/min (Luft)
- Feder: Edelstahl
- Hülse: Stahl verzinkt, farbig lackiert
- Gewindestück: Stahl verzinkt
- Ventil: Polyphenylensulfid (PPS)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Steckerprofil: gemäß ISO 6150 C
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Werkstätten
- Automotive
- Bergbau
