Allgemeine Beschreibung

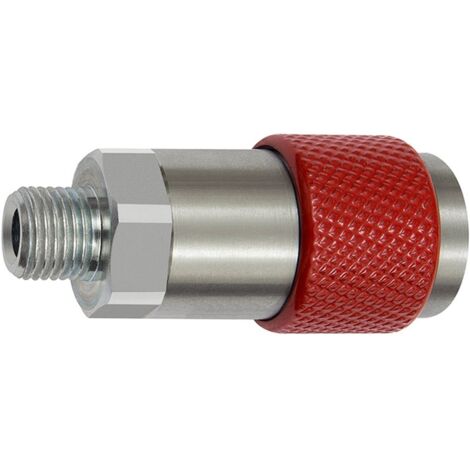

Die Riegler Universelle Dreh-Sicherheitskupplung NW 6 ist eine hochwertige, robuste und langlebige Kupplung, die mit einer Hand bedient werden kann. Sie ist aus Stahl gefertigt und bietet eine sichere Verbindung durch Eindrücken des Stecknippels, bis dieser hörbar rastet. Das Entkuppeln erfolgt über eine Linksdrehung der Hülse, wobei der anstehende Druck in der Kupplung und in der Leitung entlüftet wird. Der Stecknippel wird über eine Sicherheitsklinke nicht komplett freigegeben und kann erst nach einer Rechtsdrehung der Hülse herausgezogen werden. Die Farb- und Formkodierung von Kupplung und Stecknippel ermöglicht ein Einkuppeln nur innerhalb der gleichen Farben. Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414 und EN 983.Technische daten
- Nennweite (NW): 6
- Anschluss: G 3/8 AG
- Farbe: blau
- Schlüsselweite (SW): 22 mm
- Länge: 64 mm
- Betriebsdruck: max. 25 bar / max. 16 bar beim Ein- und Auskuppeln
- Temperaturbereich: min. -15 °C, max. 200 °C
- Gehäuse: Stahl, QPQ behandelt
- Dichtmaterial: FKM
- Durchfluss: 630 l/min (Luft)
- Feder: Edelstahl
- Hülse: Stahl verzinkt, farbig lackiert
- Gewindestück: Stahl verzinkt
- Ventil: Polyphenylensulfid (PPS)
- Durchflusswertmessung: bei 6 bar und Δp = 0,5 bar
- Steckerprofil: gemäß ISO 6150 C
Einsatzgebiete
- Pneumatik
- Maschinen- und Anlagenbau
- Mess-, Regel- und Steuerungstechnik
- Fertigungsindustrie
- Werkstätten
- Automotive
- Bergbau
