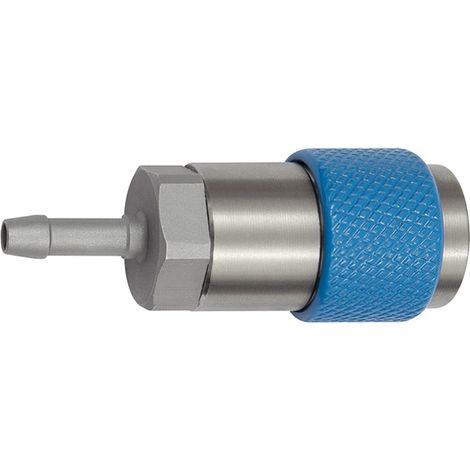

Riegler Unverwechselbare Dreh-Sicherheitskupplung NW 6, ISO 6150 C, Tülle LW 10, blau

Eigenschaften • Unverwechselbare Dreh-Sicherheitskuppl\n• NW 6, ISO 6150 C, Stahl, 2-stufig, Tülle LW 10, blau, max. 25 bar, Temp. -15 °C bis 200 °C\n• Hochwertige, robuste und langlebige, mit einer Hand bedienbare Dreh-Sicherheitskupplung\n• Durch Eindrücken des Stecknippels, bis dieser hörbar rastet, wird eine sichere Verbindung hergestellt\n• Das Entkuppeln erfolgt über eine Linksdrehung der Hülse\n• Hierbei wird der anstehende Druck in der Kupplung und in der Leitung entlüftet, jedoch wird der Stecknippel über eine Sicherheitsklinke nicht komplett freigegeben\n• Erst nach einer Rechtsdrehung der Hülse kann der Stecknippel herausgezogen werden\n• Durch die Farb- und Formkodierung von Kupplung und Stecknippel, ist ein Einkuppeln nur innerhalb der gleichen Farben möglich\n• Diese Kupplung entspricht dem ISO-Standard DIN EN ISO 4414, EN 983. Einsatzgebiete: Pneumatik, Maschinen- und Anlagenbau, Mess-, Regel- und Steuerungstechnik, Fertigungsindustrie, Werkstätten, Automotive, Bergbau Technische Daten:

• NW: 6
• Anschluss: LW 10
• Farbe: blau
• SW: 28 mm
• Länge: 75 mm
• Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
• Temperaturbereich min.: -15 °C
• Temperaturbereich max.: 200 °C
• Gehäuse: Stahl, QPQ behandelt
• Dichtmaterial: FKM
• Durchfluss: 630 l/min (Luft)
• Feder: Edelstahl
• Hülse: Stahl verzinkt, farbig lackiert
• Gewindestück: Stahl verzinkt
• Ventil: Polyphenylensulfid (PPS)
• Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar
• Steckerprofil: gemäß ISO 6150 C

Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten:

• NW: 6
• Anschluss: LW 10
• Farbe: blau
• SW: 28 mm
• Länge: 75 mm
• Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
• Temperaturbereich min.: -15 Bitte Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
  Technische Daten:
  • NW: 6
  • Anschluss: LW 10
  • Farbe: blau
  • SW: 28 mm
  • Länge: 75 mm
  • Betriebsdruck: max. 25 bar / max. 16 bar bei ein-/auskuppeln
  • Temperaturbereich min.: -15 °C
  • Temperaturbereich max.: 200 °C
  • Gehäuse: Stahl, QPQ behandelt
  • Dichtmaterial: FKM
  • Durchfluss: 630 l/min (Luft)
  • Feder: Edelstahl
  • Hülse: Stahl verzinkt, farbig lackiert
  • Gewindestück: Stahl verzinkt
  • Ventil: Polyphenylensulfid (PPS)
  • Durchflusswertmessung: bei 6 bar und Δ _p= 0,5 bar
  • Steckerprofil: gemäß ISO 6150 C

  Bitte beachte: Dekoration nicht im Lieferumfang enthalten.
