Allgemeine Beschreibung

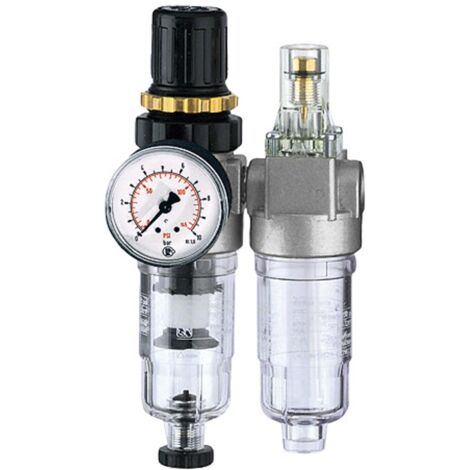

Die Riegler Wartungseinheit 2-tlg. »Standard-mini« ist eine kompakte und effiziente Lösung für die Druckregelung in pneumatischen Systemen. Sie besteht aus einem Polycarbonatbehälter und einem Manometer, geeignet für einen maximalen Eingangsdruck von 16 bar und einem Regelbereich von 0,5 bis 10 bar. Diese zweiteilige Wartungseinheit kombiniert einen vordruckunabhängigen, rücksteuerbaren Membrandruckregler mit Sekundärentlüftung, einem Zentrifugalabscheider und einem Proportionalöler.Technische daten
- Gewinde: G 1/8
- Eingangsdruck max.: 16 bar
- Gehäuse: Zink-Druckguss, silber lackiert
- Dichtmaterial: NBR
- Mediumstemperatur max.: 60 °C
- Umgebungstemperatur max.: 60 °C
- Durchfluss: 350 l/min
- Regelbereich min.: 0,5 bar
- Regelbereich max.: 10 bar
- Manometeranzeige min.: 0 bar
- Manometeranzeige max.: 16 bar
- Kondensatablass: halbautomatisch
- DN: 5
- Tropfaufsatz: PA
- Filterfeinheit: 5 µm
- Behälter: Polycarbonatbehälter
- Abmessungen: A: 85 mm, B: 167 mm, C: 65 mm, D: 102 mm
- Serie: Standard-mini
- Durchflusswertmessung: bei P1 = 8 bar, P2 = 6 bar und Druckabfall Δp = 1 bar
Weitere Informationen
Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten.
