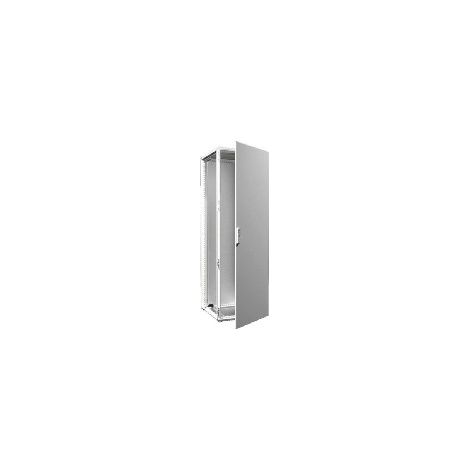

Rittal Anreih-Schranksystem VX 8686.000, 600x1800x600mm, Stahlblech, RAL 7035

Rittal Anreih-Schranksystem VX 8686.000, 600x1800x600mm, Stahlblech, RAL 7035

Das Rittal Anreih-Schranksystem VX25 ist eine robuste und effiziente Plattform für den professionellen Schaltschrankbau. Mit seinen Abmessungen von 600 x 1800 x 600 mm und einer symmetrischen Profilrahmenkonstruktion ermöglicht das System eine hohe Raumeffizienz sowie vielseitige Anreihpotenziale. Die hochwertige Ausführung aus Stahlblech in RAL 7035 sorgt für Stabilität und erfüllt die Anforderungen der Schutzart IP55.

Systemaufbau und Flexibilität

Die Basis bildet ein geschlossenes Hohlprofil mit einem 25-mm-Maßraster, das eine direkte Montagemöglichkeit von innen und außen bietet. Die tiefenverstellbare Montageplatte sowie der wechselbare Türanschlag unterstützen eine flexible Konfiguration. Dank einer dreifachen Oberflächenbehandlung ist das System widerstandsfähig gegen Mineralöle, Schmierstoffe und Lösungsmittel, während die leitende Verbindung der Flachteile einen automatischen Potenzialausgleich sicherstellt.

Sicherheit und Belastbarkeit

Das Schranksystem ist für anspruchsvolle industrielle Umgebungen ausgelegt und erreicht die Schlagfestigkeitsklasse IK10. Die Tür ist mit einer vierfachen Verriegelung ausgestattet, die für einen sicheren Verschluss sorgt. Mit einer Belastbarkeit von bis zu 15.000 N eignet sich das Gehäuse für eine Vielzahl von Anwendungen, bei denen Zuverlässigkeit und eine durchgängige Engineering-Struktur gefordert sind.

Das VX25 Schranksystem überzeugt durch eine durchdachte Konstruktion, die eine einfache Projektierung und effiziente Montage ermöglicht. Mit der Schutzart IP55 und der robusten Stahlblech-Ausführung bietet es einen zuverlässigen Schutz für empfindliche Komponenten. Die Kombination aus hoher mechanischer Belastbarkeit, flexiblen Ausbaumöglichkeiten und der bewährten Systemplattform macht dieses Modell zur idealen Wahl für professionelle Anwender, die Wert auf Langlebigkeit und eine effiziente Konfiguration legen.

Technische Daten

• Breite: 600 mm
• Höhe: 1800 mm
• Tiefe: 600 mm
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Material: Stahlblech
• Farbe: RAL 7035
• Anzahl Türen: 1
• Belastbarkeit: 15.000 N

Lieferumfang

• 1x Schrankgerüst
• 1x Tür
• 1x Dachblech
• 1x Rückwand
• 1x Montageplatte
• 3x Bodenbleche
• 2x Montageschienen 18 x 39 mm

Produktspezifikation

• Abmessung Montageplatte: 499 mm x 1.696
• Abmessungen allgemein: Breite: 600 mm Höhe: 1.800 mm Tiefe: 600
• Anzahl der Schlösser: 1
• Anzahl der Türen: 1
• Approbation ABS: Nein
• Approbation ATEX: Nein
• Approbation BV: Nein
• Approbation CCC: Nein
• Approbation CSA: Nein
• Approbation CUL: Ja
• Approbation CUR: Nein
• Approbation DNV GL: Nein
• Approbation EAC: Nein
• Approbation ENEC: Nein
• Approbation GL: Nein
• Approbation GS: Nein
• Approbation IEC: Nein
• Approbation LRS: Nein
• Approbation NV: Nein
• Approbation RMRS: Nein
• Approbation TUEV: Nein
• Approbation TUEV GL: Nein
• Approbation TUEV MARK: Nein
• Approbation UL: Ja
• Approbation UL CUL NITW: Nein
• Approbation UL FTTA: Nein
• Approbation UR: Nein
• Approbation UR CUR ACVS2 8: Nein
• Approbation VDE: Nein
• Ausführung der Oberfläche: pulverbeschichtet
• Bodenstehendes Wandmodell: Nein
• Branchentext - Bulletpoints: Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl
• Branchentext - Überschrift: Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen
• Breite: 600
• Breite Montageplatte: 499
• Color (Product level): RAL 7035
• EMV-Ausführung: Nein
• Eckmodell: Nein
• Farbe: grau
• Filter Kabeleinführung: Flanschplatten/Bleche / Öffnung zur individuellen Bestückung
• Filter Richtung der Kabeleinführung: Von unten
• Freistehend: Ja
• Geeignet für Außenaufstellung: Nein
• Geeignet für Wandeinbau: Nein
• Geeignet für Wandmontage: Nein
• Geeignet für metrische Montage: Nein
• Gewicht (pro VE): 92.3
• Höhe: 1800
• Höhe Montageplatte: 1696
• Infotext Keyuser - nur intern: 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst
• Katalogseite in HB 36: 122
• Komponente / Baugruppe: Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte
• Koppelbar: Ja
• Lieferumfang (Produktebene): Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart
• Mastbefestigung: Nein
• Material (Produktebene): Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0
• Material Komponenten: Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech
• Material und Oberfläche: SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm
• Materialstärke Komponenten: 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3
• Mit Lüftungstür: Nein
• Mit Montageplatte: Ja
• Mit Sichttür: Nein
• Mit rückseitiger Tür: Nein
• Montageplatte tiefenverstellbar: Ja
• Oberfläche: Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt
• Oberfläche (Produktebene): Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt
• Oberfläche Komponenten: tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt
• PCF Infotext - Carbon foot print info: kg CO2 eq (Cat B)
• PCF-Wert - Carbon footprint value: 265.29
• Product Carbon Footprint - Hinweis: Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert
• Product Carbon Footprint - PCF: 265,29 kg CO2 eq (Cat B)
• RAL-Nummer: 7035
• REACH - Deklarationspflichtig: Nein
• Schlagfestigkeit: IK10
• Schrägdach: Nein
• Schutzart (IP): IP55
• Schutzart IP nach IEC 60529: IP 55
• Schutzart NEMA: NEMA 1 / NEMA 12
• Sortierattribut für Filterbereiche (Filter über Web-Kategorien): 1
• Steuerattribut Frontend - Grundmaterial: Stahlblech
• Stoßfestigkeit (IK-Code): IK10
• Tiefe: 600
• Type Rating nach UL 508A: Type 1 / Type 12
• Verpackungseinheit: 1
• Werkstoff: Stahl
• Werkstoffgüte: sonstige
• Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion: VX25
• Zwischeneinbau: Nein
