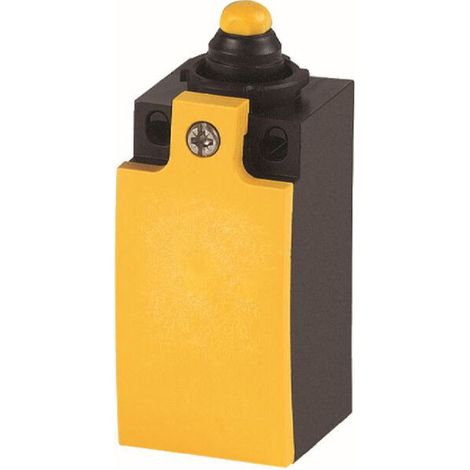

Eaton Positionsschalter LS LS-11S, 1 S/1 Ö, Cage Clamp, Kunststoff, Gelb

Eaton Positionsschalter LS LS-11S, 1 S/1 Ö, Cage Clamp, Kunststoff, Gelb

Der Eaton Moeller Positionsschalter der Serie LS ist ein robustes Basisgerät mit Kuppenstößel, das sich durch seine erweiterbare Bauweise auszeichnet. Das Gerät ist für sicherheitsrelevante Anwendungen konzipiert und verfügt über eine Zwangsöffnung gemäß IEC/EN 60947-5-1. Dank der Schutzart IP66 und IP67 eignet sich der Schalter für anspruchsvolle Umgebungsbedingungen.

Funktion und Aufbau

Das Gehäuse besteht aus widerstandsfähigem Kunststoff und entspricht der Bauform EN 50047 Form B. Die elektrische Verbindung erfolgt über die zuverlässige Cage Clamp Anschlusstechnik. Mit einem Sprungschaltglied ausgestattet, bietet das Gerät eine präzise Schaltfunktion. Die Einbaulage ist beliebig wählbar, was eine hohe Flexibilität bei der Integration in bestehende Anlagen ermöglicht.

Sicherheit und Zuverlässigkeit

Das Gerät ist für Sicherheitsfunktionen ausgelegt und bietet durch die integrierte Zwangsöffnung ein hohes Maß an Betriebssicherheit. Die mechanische Lebensdauer beträgt 8.000.000 Schaltspiele bei einer maximalen Schalthäufigkeit von 6.000 Schaltspielen pro Stunde. Die Wiederholgenauigkeit der Kontakte liegt bei 0,15 mm, was eine konstante Schaltleistung sicherstellt.

Technische Daten

• Gehäusematerial: Kunststoff
• Schutzart: IP66 / IP67
• Anschlussart: Cage Clamp
• Schaltfunktion: Sprungschaltglied
• Kontakte: 1 Schließer, 1 Öffner
• Betätigertyp: Kuppenstößel
• Bauform: EN 50047 Form B
• Umgebungstemperatur: -25 bis +70 °C
• Mechanische Lebensdauer: 8.000.000 Schaltspiele
• Breite: 31 mm

Dieser Positionsschalter überzeugt durch seine kompakte Bauweise und hohe mechanische Belastbarkeit. Mit einer Schutzart von IP66/IP67 und der integrierten Zwangsöffnung bietet das Gerät eine zuverlässige Lösung für sicherheitsgerichtete Schaltaufgaben. Die Kombination aus 1 Schließer und 1 Öffner sowie die flexible Cage Clamp Anschlusstechnik machen das Basisgerät zu einer vielseitigen Komponente für den industriellen Einsatz in einem Temperaturbereich von -25 bis +70 °C.

Produktspezifikation

• Anschlussart: Cage Clamp
• Ausgang elektronisch: Nein
• Beschichtung Gehäuse: sonstige
• Betätigertyp: Stößel
• Betätigungselement: Kuppenstößel
• Breite: 31
• Breite des Sensors: 31
• Design: EN 50047 Form B
• Durchmesser: 0
• Durchmesser Sensor: 0
• EAN: 4015082661052
• Einbaulage: beliebig
• Gehäusebauform: Quader
• Gehäusefarbe: Gelbe Abdeckung
• Gehäusematerial: Kunststoff Plastik
• Höhe: 61
• Höhe des Sensors: 61
• Länge: 33,5
• Länge des Sensors: 33,5
• Mit Statusanzeige: Nein
• Modellcode: LS-11S
• Produkt Länge/Tiefe: 33,5
• Produktbreite: 31
• Produktgewicht: 0,053
• Produkthöhe: 76,5
• Produktkategorie: Kuppenstößel
• Schaltfunktion: Sprungschaltglied
• Schaltfunktionstyp: Sprungschaltglied
• Schließer: 1
• Schutzart (IP): IP66 / IP67
• Schutzart (NEMA): sonstige
• Verschmutzungsgrad: 3
• Wechsler: 0
• Zwangsöffnung: Ja
• Öffner: 1
