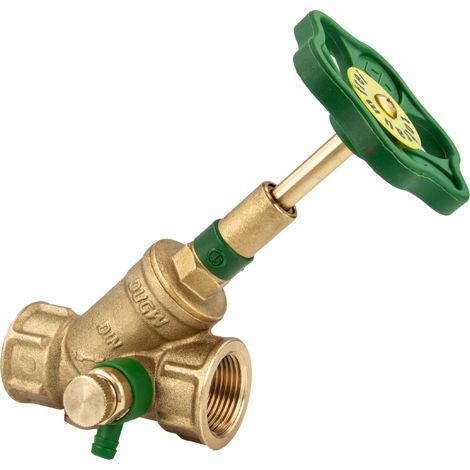

KFR Ventil 1 1/2" Schrägsitzventil mit Entleerung + steigende Spindel

Das KFR-Ventil mit Prüfschraube, Muffenanschluss, Entleerung und steigender Spindel ist eine zuverlässige Absperrarmatur für Trinkwasser- und Heizungsanlagen. Es ermöglicht das sichere Absperren einzelner Leitungsabschnitte und das einfache Prüfen der Wasserqualität über die Prüfschraube.

Die integrierte Entleerung erleichtert Wartungsarbeiten und das gezielte Ablassen von Wasser in Rohrabschnitten, zum Beispiel zum Frostschutz oder für Reparaturen, ohne die gesamte Anlage entleeren zu müssen. Die steigende Spindel zeigt jederzeit klar die Ventilstellung an und sorgt so für zusätzliche Betriebssicherheit.

Hochwertige Materialien gewährleisten Langlebigkeit und zuverlässigen Betrieb.

Produktdaten:

• Betriebstemperatur: max. 90°C
• Betriebsdruck: max. 10 bar (PN 10)
• Mindestvolumenstrom: Die in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)

Verwendete Werkstoffe:

• Gehäuse: nach DIN 50930-6
• Oberteil: nach DIN 50930-6
• O-Ringe: EPDM (KTW-Freigabe)
• Kegeldichtungen: EPDM (KTW-Freigabe)
• Handrad: Polyamid

MontagehinweisAlle Ventile: Oberteil bei Bedarf mit Schlüssel nachziehen. Einbau immer mit Oberteil nach oben bzw. mit Fließrichtung von unten nach oben.

In folgenden Größen erhältlich:

• Art.-Nr. 10897 - Größe: 1/2 Zoll
• Art.-Nr. 10898 - Größe: 3/4 Zoll
• Art.-Nr. 10899 - Größe: 1 Zoll
• Art.-Nr. 10900 - Größe: 1 1/4 Zoll
• Art.-Nr. 10901 - Größe: 1 1/2 Zoll
• Art.-Nr. 10902 - Größe: 2 Zoll

MindestvolumenstromDie in DIN 3546, Teil 1 geforderten Werte für den Mindestvolumenstrom für die Klasse Q C werden voll erfüllt. (DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s)

Produktdaten:

• Betriebstemperatur: max. 90°C
• Betriebsdruck: max. 10 bar (PN 10)

Verwendete Werkstoffe:

• Gehäuse: nach DIN 50930-6
• Oberteil: nach DIN 50930-6
• O-Ringe: EPDM (KTW-Freigabe)
• Kegeldichtungen: EPDM (KTW-Freigabe)
• Handrad: Polyamid
