Allgemeine Beschreibung

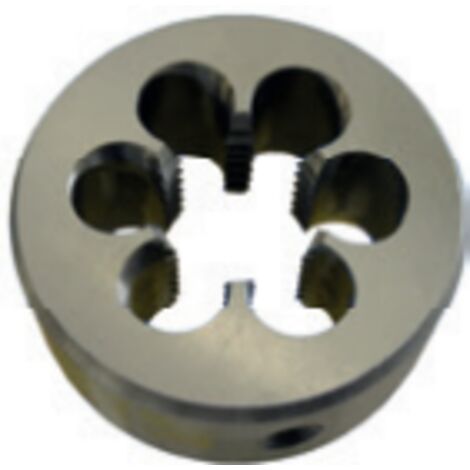

Das Schneideisen HSSG DIN 223 metrisch fein MF 10 x 1,00 ist ideal für die Bearbeitung von metrischen ISO-Feingewinden nach DIN 13. Es bietet eine präzise und effiziente Möglichkeit, Gewinde in verschiedenen Größen zu schneiden und zu formen.Technische daten
- Durchmesser: 10 mm
- Gewindesteigung: 1,00 mm
- Material: HSSG (Hochgeschwindigkeitsstahl geschliffen)
- Schneidart: Schälanschnitt
- Technische Daten für verschiedene Größen:
- MF 3: dd 1, p 0,35, d 20, w 5, c 4
- MF 4: dd 1, p 0,35/0,5, d 20, w 5, c 4
- MF 5: dd 1, p 0,5/0,75, d 20, w 5, c 4
- MF 6: dd 1, p 0,5/0,75, d 20, w 7, c 4
- MF 7: dd 1, p 0,75, d 25, w 9, c 4
- MF 8: dd 1, p 0,5/0,75/1,0, d 25, w 9, c 4
- MF 9: dd 1, p 0,75/1,0, d 25, w 9, c 4
- MF 10: dd 1, p 0,75/1,0/1,25, d 30, w 11, c 4
- MF 11: dd 1, p 1,0/1,25, d 30, w 11, c 4
- MF 12: dd 1, p 1,0/1,25/1,5, d 38, w 10, c 4
- MF 13: dd 1, p 1,0/1,5, d 38, w 10, c 4
- MF 14: dd 1, p 1,0/1,25/1,5, d 38, w 10/5, c 4/5
- MF 15: dd 1, p 1,5, d 38, w 10, c 5
- MF 16: dd 1, p 1,0/1,25/1,5, d 45, w 14, c 5
- MF 18: dd 1, p 1,0/1,25/1,5/2,0, d 45, w 14, c 5
- MF 20: dd 1, p 1,0/1,25/1,5/2,0, d 45, w 14/6, c 5/6
- MF 22: dd 1, p 1,0/1,5/2,0, d 55, w 16, c 6
- MF 24: dd 1, p 1,0/1,5/2,0, d 55, w 16, c 6
- MF 25: dd 1, p 1,5, d 55, w 16, c 6
- MF 26: dd 1,5/2,0, d 55, w 16, c 6
- MF 27: dd 1,5/2,0, d 65, w 18, c 6
- MF 28: dd 1,5/2,0, d 65, w 18, c 6
- MF 30: dd 1,0/1,5/2,0, d 65, w 18, c 6
- MF 32: dd 1,5, d 65, w 18, c 6
- MF 35: dd 1,5, d 65, w 18, c 6
- MF 38: dd 1,5, d 75, w 20, c 6
- MF 40: dd 1,5, d 75, w 20, c 6
- MF 42: dd 1,5, d 75, w 20, c 6
- MF 45: dd 1,5, d 90, w 22, c 6
- MF 48: dd 1,5, d 90, w 22, c 6
- MF 50: dd 1,5, d 90, w 22, c 6
- MF 52: dd 1,5, d 90, w 22, c 6
