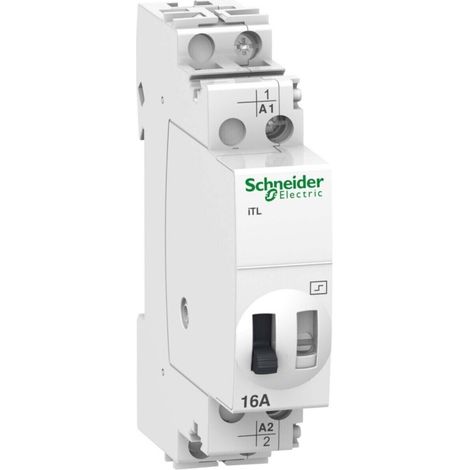

Schneider Electric Impulsrelais Acti9 iTL A9C30011, 16A 12V AC 6V DC, 1 Schließer

Schneider Electric Impulsrelais Acti9 iTL A9C30011, 16A 12V AC 6V DC, 1 Schließer

Das Impulsrelais aus der Baureihe Acti9 von Schneider Electric ermöglicht das Schalten von Beleuchtungsstromkreisen über einen oder mehrere Taster. Der einpolige Fernschalter ist für einen Bemessungsschaltstrom von 16 A ausgelegt und unterstützt eine Steuerspannung von 12 V AC oder 6 V DC. Dank der kompakten Bauweise mit einer Breite von einer Teilungseinheit eignet sich das Gerät für die Montage auf DIN-Schienen in Standard-Verteilersystemen.

Funktionsweise und Bedienung

Das mechanische Impulsrelais ist für Standardanwendungen konzipiert und bietet neben der Fernsteuerung die Möglichkeit zur manuellen Betätigung direkt am Gerät. Eine lokale Signalisierung über eine ON/OFF-Anzeige informiert über den aktuellen Schaltzustand. Die Konstruktion ist auf eine hohe elektrische Lebensdauer ausgelegt, wobei das Gerät bei AC-21 Lasten bis zu 200.000 Schaltzyklen erreicht.

Technische Daten

• Bemessungsschaltstrom: 16 A
• Steuerspannung: 12 V AC / 6 V DC
• Betriebsbemessungsspannung: 250 V AC
• Anzahl Schließer: 1
• Breite in Teilungseinheiten: 1
• Max. Glühlampenlast: 1600 W
• Max. Leuchtstofflampenlast: 1300 VA
• Montageart: DIN-Schiene
• Umgebungstemperatur Betrieb: -20 bis 50 °C
• Schutzart: IP20 (bei Öffnung) / IP40 (im Schrank)

Dieses Impulsrelais bietet Flexibilität bei der Ansteuerung von Beleuchtungsanlagen. Mit einem Bemessungsschaltstrom von 16 A und der Unterstützung verschiedener Leuchtmitteltypen, wie Glühlampen bis 1600 W oder Leuchtstofflampen bis 1300 VA, stellt es eine leistungsfähige Lösung für die Elektroinstallation dar. Die einfache Montage auf der DIN-Schiene sowie die Option zur manuellen Bedienung unterstützen eine komfortable Handhabung im Betrieb.

Produktspezifikation

• 9-mm-Raster: 2
• Anzahl der Kontakte als Öffner: 1
• Baureihe: Acti9
• Bemessungsschaltstrom: 16
• Breite: 18
• Breite in Teilungseinheiten: 1
• Drahtabisolierungslänge: 11
• Einbautiefe: 43,5
• Fernsteuerbetätigungsart: Leuchtdrucktaster 3
• Frequenz der Steuerspannung 1: 50
• Frequenz der Steuerspannung 1: 50 - 60
• Funktion: mechanisch Schalter
• Geeignet für Handbedienung: Ja
• Geräteanwendung: Standard
• Geräuschpegel: 60
• Höhe: 84
• Impulsdauer: 50 ms - 1
• Lokale Signalisierung: ON / OFF-Anzeige
• Max. Glühlampenlast: 1600
• Max. Leuchtstofflampenlast: 1300
• Max. Leuchtstofflampenlast (Duo-Schaltung): 2000
• Max. Leuchtstofflampenlast (parallel kompensiert): 900
• Max. Schaltstrom (cos phi = 0,6): 16
• Montageart: DIN-Schiene
• Montagehalterung: DIN-Schiene
• Montagemodus: Fest
• Netzwerkfrequenz: 50 / 60
• Netzwerktyp: AC
• Normen: EN 669-1 EN 669-2-2
• Poles: 1P
• Produkt- oder Komponententyp: Impulsrelais
• Produktzertifizierungen: GOST
• Relative Luftfeuchtigkeit: 95 % bei 55
• Schließer: 1
• Spannungsart der Versorgungsspannung: AC
• Steuerspannung 1: 12
• Steuerspannung 2: 6
• Steuerspannungsart 1: AC
• Steuerspannungsart 2: DC
• TE: 1
• Tiefe: 60
• Tropentauglichkeit: 2
• Typ des Steuersignals: Impuls
• Umgebungstemperatur bei Betrieb: -20…50
• Umgebungstemperatur bei Lagerung: -40…70
• Verschmutzungsgrad: 3
• Versorgungsspannung: 24
• Versorgungsspannung: 24 - 250
• Wechsler: 0
• Zusammensetzung des Polkontakts: 1 Schließer
• [In] Bemessungsstrom: 16
• [M] Anzugsdrehmoment: 1
• [Ue] Betriebsbemessungsspannung: 250 V AC 50 / 60
• Öffner: 0
