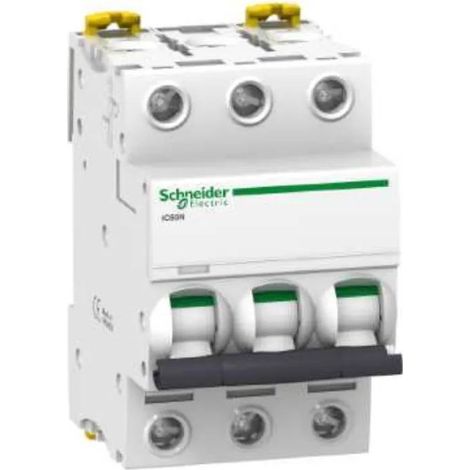

Leistungsschalter Acti9 iC60N 3P 10 A Kurve C

Miniatur-Leistungsschalter, 3-polig, mit Nennstrom von 10 A und Kurve C, ausgelegt zur Schutzfunktion von elektrischen Schaltungen in industriellen und gewerblichen Anlagen. Ausschaltvermögen Icn von 6000 A bei 400 V Wechselspannung, Betriebskategorie A, Schutzart IP20 und Montage auf DIN-Schiene. Miniatur-Leistungsschalter, 3-polig, mit Nennstrom von 10 A und Kurve C, ausgelegt zur Schutzfunktion von elektrischen Schaltungen in industriellen und gewerblichen Anlagen. Bietet thermischen und magnetischen Schutz durch thermomagnetische Technologie, geeignet für Wechselstrom- und Gleichstromnetze. Technische DatenAnzahl der Pole: 3P Anzahl der geschützten Pole: 3 Nennstrom [In]: 10 A Netzart: Wechselstrom, Gleichstrom Technologie des Auslösemechanismus: Thermomagnetisch Kurvencode: C Ausschaltvermögen [Icn]: 6000 A bei 400 V Wechselspannung 50/60 Hz Ausschaltvermögen im Betrieb [Ics]: 15 kA (75 %) bei 220...240 V Wechselspannung 50/60 Hz Nennspannung im Betrieb [Ue]: 220...240 V Wechselspannung 50/60 Hz, 400 V Wechselspannung 50/60 Hz, 380...415 V Wechselspannung 50/60 Hz, 440 V Wechselspannung 50/60 Hz, 12...133 V Wechselspannung 50/60 Hz, 125...180 V Gleichstrom Nennisolationsspannung [Ui]: 500 V Wechselspannung 50/60 Hz Spannungsspitzenfestigkeit [Uimp]: 6 kV Klasse der Begrenzung: 3 Magnetischer Auslösegrenzwert: 8 x In +/- 20% Normen: EN 60898-1, IEC 60898-1, HB1, En> 50 A Verschmutzungsgrad: 3 Überspannungskategorie: IV Tropische Ausführung: 2 (IEC 60068-1) Relative Luftfeuchtigkeit: 95 % bei 55 °C Maximale Betriebshöhe: 0...2000 m Betriebstemperatur: -35…70 °C Lagertemperatur: -40…85 °C Mechanische Haltbarkeit: 20000 Zyklen Elektrische Haltbarkeit: 10000 Zyklen Anschlüsse: Einzelklemme, 1…25 mm² fest, 1…16 mm² flexibel Länge des abgezogenen Kabels: 14 mm Drehmoment: 2 N·m Positionsanzeige: Ja Signalisierung vor Ort: Auslöseanzeige Montage: DIN-Schiene Höhe: 85 mm Breite: 54 mm Tiefe: 78,5 mm Gewicht: 0,375 kg Farbe: Weiß Erdschluss-Schutz: Unabhängiger Block Umweltfreundliches Angebot: Green Premium-Produkt REACH-konform ohne SVHC: Ja RoHS-Richtlinie EU: Konform Ohne Quecksilber: Ja Halogenfrei: Ja Das Gerät eignet sich für Anwendungen in elektrischen Netzen mit Strömen über 0,1 A und gewährleistet sichere Funktion unter extremen Umweltbedingungen. Durch sein kompaktes Design und die Montage auf DIN-Schiene wird eine einfache Integration in Schaltschränke ermöglicht.
