Allgemeine Beschreibung

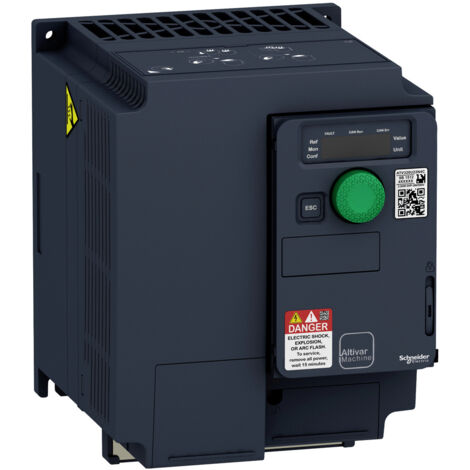

Der Telemecanique Wechselrichter ATV320U22N4C ist ein dreiphasiger Frequenzumrichter mit einer Nennleistung von 2,2 kW, der für asynchrone und synchrone Motoren geeignet ist. Er bietet eine kompakte Bauweise und ist mit einem EMV-Filter der Klasse C2 ausgestattet. Der Wechselrichter ist für eine Versorgungsspannung von 380 bis 500 V und eine Frequenz von 50 bis 60 Hz ausgelegt. Mit seiner sensorlosen Vektorsteuerung und der erweiterten Konnektivität zu Automatisierungseinrichtungen ist er ideal für eine Vielzahl von Anwendungen in der Industrie.Technische daten
- Nennleistung: 2,2 kW
- Versorgungsspannung: 400 V AC
- Nennstrom: 6,6 A, 8,7 A
- Ausgangsfrequenz: 0,1 → 599 Hz
- Abmessungen: Länge 140 mm, Breite 158 mm, Gesamttiefe 184 mm
- Schutzart: IP20
- Montagetyp: DIN-Schiene
- Kommunikationstyp: Feldbus Profibus
- Funktionen: Motorsteuerung, verbesserte Automatisierungsfunktionen
Kompatibilität und Zubehör
- Kompatibel mit asynchronen und synchronen Motoren
- Erweiterte Kommunikationsmöglichkeiten: EtherNet/IP, Modbus TCP, Profinet, EtherCAT, Profibus, CANopen, DeviceNet
- Einfach zu installierende Kommunikationskarten im Kassettenformat
Installation
Der ATV320 wurde für eine kostengünstige und einfache Installation in verschiedenen Maschinenlayouts konzipiert. Er kann sowohl vertikal als auch horizontal montiert werden, wobei die Möglichkeit besteht, das Steuermodul bei seitlicher Montage in einer Side-by-Side-Anordnung zu versetzen.
Anwendung
Der Frequenzumrichter ATV320 eignet sich für eine Vielzahl von Anwendungen, darunter:
- Materialtransport (z. B. kleine Förderbänder)
- Verpackungsmaschinen (z. B. Etikettier- und Kleinverpackungsmaschinen)
- Gebläsemaschinen (z. B. für Luft- oder Rauchabsaugung)
- Maschinen in der Lebensmittel- und Getränkeindustrie (z. B. Mühlen, Mischer, Knetmaschinen)
- Gesundheitssektor (z. B. medizinische Betten, Laufbänder)
- Einfache Verbrauchergeräte (z. B. Zugangssperren, drehbare Werbetafeln)
Weitere Informationen
Der ATV320 erfüllt verschiedene Normen, darunter CE, CSA, cUL, EAC, EN 954-1, EN ISO 13849-1, EN ISO 13849-2, IEC 60204-1, IEC 6100, IEC 61158, IEC 61508, IEC 61784, IEC/EN 60721, NOM 117, RCM, UL.
