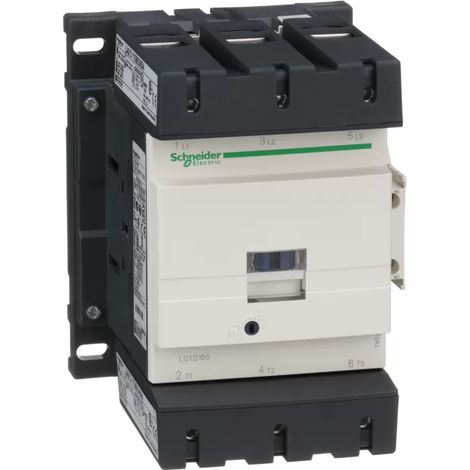

Schneider Electric SCHÜTZ 3P 75KW 1S+1Ö 24VDC (LC1D150BD)

Leistungsschütz, 3p+1S+1Ö, 75kW/400V/AC3, 150A, Spule 24V DC. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 1000 V AC 25 - 400 Hz für Hauptstromkreis, 300 V DC für Hauptstromkreis - Nennbetriebsstrom Ie: 150 A ( 60 °C) bei 440 V AC AC-3 für Hauptstromkreis, 200 A ( 60 °C) bei 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 100 kW bei 660 - 690 V AC 50/60 Hz, 40 kW bei 220 - 230 V AC 50/60 Hz, 75 kW bei 1000 V AC 50/60 Hz, 75 kW bei 380 - 400 V AC 50/60 Hz, 80 kW bei 415 - 440 V AC 50/60 Hz, 90 kW bei 500 V AC 50/60 Hz - Motorleistung (HP): 100 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 125 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 40 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor, 50 hp bei 230/240 V AC 50/60 Hz für 3 Phasen Motor.

Technische Details:

Name	Wert
Produktlinie(n)	TeSys D
Type	LC1D150BD
Hersteller Artikelnummer	LC1D150BD
Anzahl der Hilfskontakte als Schließer	1
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	150 A
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Geeignet für Reiheneinbau	nein
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungssteuerspeisespannung DC	24 V
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart zur Betätigung	DC
Bemessungsbetriebsleistung Ie bei AC-4, 400 V	22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	50 A
Breite	120 mm
Tiefe	136 mm
Höhe	158 mm
