Allgemeine Beschreibung

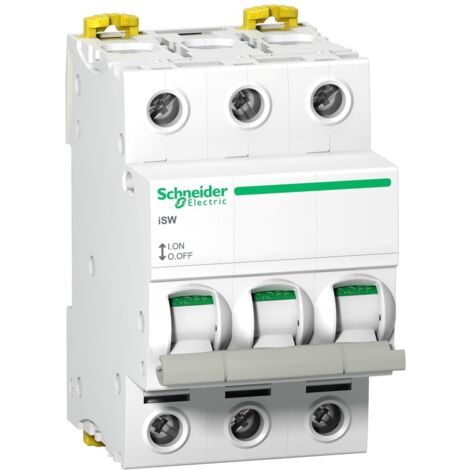

Der modulare Lasttrennschalter 100A 3P iSW A9S65391 aus der Baureihe Acti9 von Schneider Electric ermöglicht das sichere Schalten von Stromkreisen unter Last. Er ist für eine Betriebsbemessungsspannung von 415 V AC ausgelegt und bietet eine zuverlässige Trennfunktion für industrielle Anwendungen. Eine integrierte Kontaktstellungsanzeige sorgt für eine klare visuelle Rückmeldung über den aktuellen Schaltzustand.Technische daten
- Polzahl: 3
- Bemessungsstrom: 100 A
- Betriebsbemessungsspannung: 415 V AC
- Bemessungs-Isolationsspannung: 500 V AC
- Bemessungs-Stoßspannungsfestigkeit: 6 kV
- Kurzschlussfestigkeit (Icw): 2,5 kA
- Bemessungsabschaltvermögen: 5 kA
- Mechanische Lebensdauer: 20.000 Zyklen
- Elektrische Lebensdauer: 10.000 Zyklen
- Einbautiefe: 66 mm
- Breite: 75 mm
- Höhe: 55 mm
- Gewicht: 0,25 kg
- Schutzart (IP): IP40
Kompatibilität und Zubehör
Das Gerät verfügt über Tunnelklemmen, die eine flexible Verdrahtung mit Aderendhülsen bis zu einem Querschnitt von 35 mm² ermöglichen. Die Anschlüsse sind sowohl oben als auch unten für die Kompatibilität mit Kammschienen und Verteilerblöcken ausgelegt. Bei Bedarf lässt sich das System durch optional erhältliche Hilfskontakte erweitern, die werkzeuglos an der linken Seite montiert werden können, um den Schaltstatus an übergeordnete Systeme zu melden.
Installation
Die Montage erfolgt auf einer DIN-Schiene, was eine einfache Installation in Schaltanlagen ermöglicht.
Anwendung
Dieser Lasttrennschalter ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und entspricht der Nutzungskategorie AC-22 A. Die Kombination aus hoher Kurzschlussfestigkeit und präziser Schaltmechanik macht ihn zu einer verlässlichen Komponente in der Niederspannungsverteilung.
Weitere Informationen
Die Umgebungstemperatur bei Betrieb liegt zwischen -25 und 60 °C, während die Lagertemperatur zwischen -40 und 85 °C variieren kann. Der Lasttrennschalter ist für einen Verschmutzungsgrad von 3 ausgelegt.
