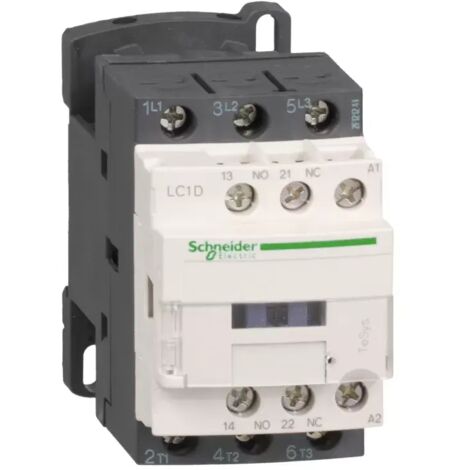

Telemecanique TeSys LC1D 3P 12A 48VAC Schütz LC1D12E7

Name: Telemecanique TeSys LC1D 3P 12A 48VAC Schütz LC1D12E7
Brand: SCHNEIDER ELECTRIC
SKU: LC1D12E7
Price: 41.08 EUR
Availability: InStock

~~200,00€~~

Kaufen Sie für Ihr Unternehmen?

Verhandelte Preise exkl. MwSt. bis zu -20%

Zu einem Pro-Konto wechseln

Ähnliches Produkt geliefert von

Eosnow Heckklappen-Kofferraumffnerschalter für Megane Clio Captur Scenic Kangoo 8200076256

11,99 €

Verkauft von GREATstore und 4 weiteren Händlern

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Der Telemecanique TeSys LC1D 3P 12A 48VAC Schütz LC1D12E7 ist ein kompakter, 3-poliger Schütz von Schneider Electric, der für Motoranwendungen bis zu 5,5 kW bei 400 V geeignet ist. Er verfügt über eine 48V 50/60 Hz AC-Spule und integrierte 1NO+1NC-Hilfskontakte, die ihn auch für Sicherheitsanwendungen qualifizieren. Mit einer Breite von nur 45 mm ist er ideal für den Einbau auf DIN-Schienen und in Schaltanlagen. Der Schütz bietet hohe Zuverlässigkeit und Langlebigkeit, mit einer garantierten elektrischen Lebensdauer von 1,6 Millionen Zyklen bei 25 A AC-3 440 V.

Technische daten

Bemessungsbetriebsspannung [Ue]: <= 690 V AC, <= 300 V DC

Bemessungs-Stoßspannung [Uimp]: 6 kV gemäß IEC 60947

Thermischer Leerlaufstrom [Ith]: 25 A bei <60 °C (Leistungskreis), 10 A bei <60 °C (Signalkreis)

Bemessungsschaltvermögen: 250 A bei 440 V

Mittlere Impedanz: 2,5 mOhm bei 50 Hz

Maximale Arbeitsgeschwindigkeit: 3600 Zyklen/h bei <60 °C

Isolationswiderstand: > 10 MOhm pro Signalkreis

Überlappungsfreie Zeit: 1,5 ms bei Deaktivierung zwischen Öffner und Schließer

Temperaturbereich: -40/+60 °C, -60/+70 °C mit Derating

Betriebshöhe: 0...3000 m

Feuerbeständigkeit: 850 °C gemäß IEC 60695-2-1, V1 nach UL 94

Abmessungen: Höhe 77 mm, Breite 45 mm, Tiefe 86 mm

Gewicht: 0,325 kg

Kompatibilität und Zubehör

Kompatibilitätscode: LC1D

Kontaktaufbau: 3 NO

Hilfskontakte: 1NO + 1NC

Installation

Montage auf DIN-Schiene

Einfacher Zugang zu Spulen- und Hilfskontaktanschlüssen von vorne

Anwendung

Motorsteuerung

Geeignet für Sicherheitsanwendungen dank zertifiziertem NC-Spiegelkontakt

Weitere Informationen

Schutzart: IP20

Schutzgrad: TH gemäß IEC 60068-2-30

Frequenz des Signalkreises: 25...400 Hz

Mindestschaltspannung: 17 V pro Meldekreis

Mindestschaltstrom: 5 mA pro Meldekreis

Eigenschaften

Marke
SCHNEIDER ELECTRIC
Farbe
Weiß
Stromstärke
12 A
Material
Metall
Art der ElektroInstallation
DIN-Schiene
Anzahl der Pole
3
Gewicht
500 g
Stromnetz
Einphasig
Elektrische Spannung
48 V
Spulentyp
Klassisch
Art des Kontakts
Normalerweise Geöffnet
ManoMano Art.-Nr
ME7373544
MMID
601025360829
Herstellerreferenz
LC1D12E7
EAN
3389110349191
