Allgemeine Beschreibung

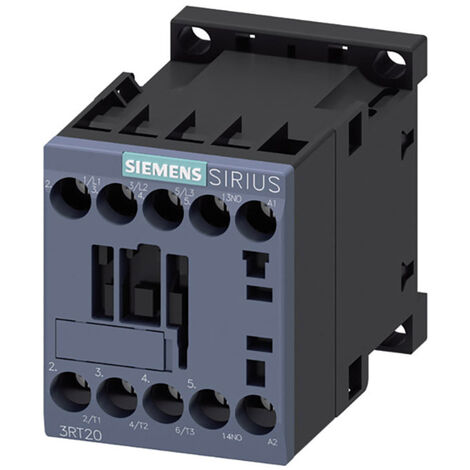

Das Siemens Leistungsschütz 3RT2016-1AP01 ist ein leistungsstarkes AC-3e/AC-3 Schütz mit einer maximalen Leistung von 4 kW bei 230 V/AC und einem Betriebsstrom von 9 A. Es verfügt über 3 Hauptkontakte und einen Hilfskontakt. Die kompakte Bauweise und hohe Kontaktzuverlässigkeit machen es ideal für den Einsatz in verschiedenen Anwendungen. Die Schütze sind Teil des SIRIUS Systembaukastens und bieten eine Vielzahl von Kombinationsmöglichkeiten mit anderen Komponenten.Technische daten
- Steuerspannung: 230 VAC
- Max. zulässige Spannung für sichere Trennung: 400 VAC
- Steh-Stoßspannung des Hauptstromkreises: Nennwert 6 kV
- Steh-Stoßspannung des Hilfsstromkreises: Nennwert 6 kV
- Betriebsspannung bei AC-3: max. Nennwert 690 V
- Anzahl der Pole pro Hauptstromkreis: 3
- Anzahl der Schließer für Hauptkontakte: 3
- Anzahl der Schließer für Hilfskontakte mit sofortiger Schaltung: 1
- Leerlauf-Schalthäufigkeit bei AC: 10.000 1/h
- Betriebsstrom: 9 A
- Baugröße: S00
- Mechanische Lebensdauer (Schaltspiele): typ. 30.000.000
- Einbaulage: vertikal montierbar, drehbar bis +/- 180°, neigbar bis +/- 22,5°
- Schutzart: IP20
- Abmessungen: Höhe 58 mm, Breite 45 mm, Tiefe 73 mm
Kompatibilität und Zubehör
- Vielseitige Kombinationsmöglichkeiten mit anderen Komponenten im Verbraucherabzweig
- Umfangreiches Zubehör wie Hilfsschalter und Hilfsauslöser
- DIN-Anschluss (universell für jede Schalttafel)
Installation
- Einfaches Verdrahten durch frontseitige Anschlüsse
- Montage auf 35 mm DIN-Schiene
Anwendung
- Geeignet für das Schalten von Motoren
- Verwendung in Hochspannungsstromkreisen
- Ideal für industrielle Anwendungen und Automatisierungstechnik
Weitere Informationen
- Die Schütze sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)
- IE3/IE4 ready
- Integrierte Hilfsschalter zur Reduzierung der Komplexität
