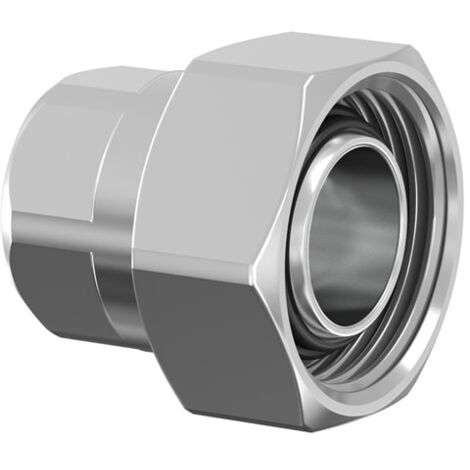

Flamco Anschluss-Set G5 2 St. Rp3/8 x G3/4i Eurok. MS vern., F10369

Flamco Anschluss-Set G5 2 St. Rp3/8 x G3/4i Eurok. MS vern., F10369

• Etim Gruppe: Fittinge, Flansche und Kupplungen für Rohre
• Etim Klasse: Fitting mit 2 Anschlüssen
• Marke: COMAP
• Produkttyp: Connection adapters
• Werkstoff des Anschlusses 1: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW614N)
• Oberflächenschutz Anschluss 1: vernickelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 2: CuZn39Pb3 (CW614N)
• Oberflächenschutz Anschluss 2: vernickelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Form: gerade
• Ausführung: 2-teilig
• Reduzierend: Nein
• Exzentrisch: Nein
• Systemgebunden: Nein
• Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Konturcode Verbindung 1: sonstige
• Nenndurchmesser Anschluss 2: 3/8 Zoll (10)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Konturcode Verbindung 2: sonstige
• Hauptfarbe Fitting: sonstige
• Norm Flansch: sonstige
• Druckstufe Flansch: PN 10
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Stoßnocken: Nein
• Länge: 28.5 Millimeter

• Länge Anschluss 1: 3.6 Millimeter
• Länge Anschluss 2: 10 Millimeter
• Schlüsselweite: 30 Millimeter
• Schlüsselweite Überwurfmutter: 22 Millimeter
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Max. Arbeitsdruck bei 20 °C: 10 Bar
• Max. Betriebsdruck bei max. Mediumtemperatur: 10 Bar
• Mit thermischer Isolierung: Nein
• Ringsteifigkeitsklasse: sonstige
• Mit Dichtungsmaterial: Ja
• Verschlossen: Nein
• Mit Verbindungsanzeige: Nein
• Mit Entleerungsventil: Nein
• Mit Entlüfter: Nein
• FM-Prüfung: Nein
• LPCB-Prüfung: Nein
• ULC-Qualitätskennzeichen: Nein
• UL-Prüfung: Nein
• DIN-CERTCO-Zertifikat: Nein
• VdS-geprüft: Nein
• Mit TÜV-Zulassung: Nein
• DVGW-Siegel für Gas: Nein
• DVGW-Siegel für Wasser: Nein
• Zertifiziert nach NF 545: Nein
• KIWA-Prüfsiegel: Nein
• Gastec QA Prüfung: Nein
• KOMO-Prüfsiegel: Nein
• Typenzulassung nach BBR/EKS: Nein

• Model: Anschluss-Set G5
• Anschluss D (EK): G 3 ⁄ 4 ", F
• Anschluss E: G 3 ⁄ 8 ", F
• Abmessungen [mm] A: 30,2
• Abmessungen [mm] B: 33,7
• Abmessungen [mm] F: 10
• Abmessungen [mm] C (SW): 30
• Abmessungen [mm] H (SW): 22

• Bauteile aus Messing vernickelt
• Dichtmaterialien: EPDM
• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
• Max. Betriebsdruck: 10 bar

Beschreibung

2 Stück Anschlussverschraubungen für den Einsatz in Warmwasser-Heizungsanlagen.

Typ	Anschluss	Abmessungen [mm]	Bestell- nummer
D (EK)	E	A	B	F	C (SW)	H (SW)
Anschluss-Set G5 - 3/8	G 3⁄4", F	G 3⁄8", F	33,7	10	30	22	1 / 50	F10369
Anschluss-Set G5 - 1/2	G 3⁄4", F	G 1⁄2", F	33,7	12	30	27	1 / 50	F10370
