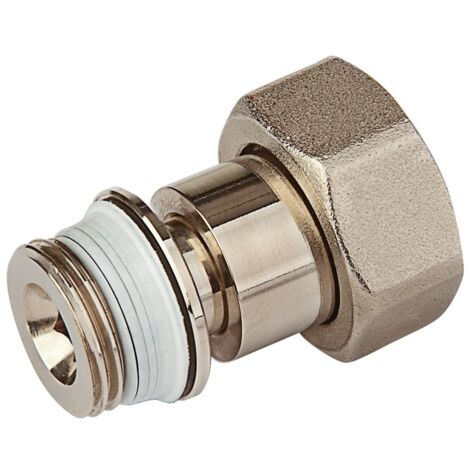

Flamco Ausgleichstülle G1/2a x G3/4i Eurok. MS vern. selbstd., F10511

Flamco Ausgleichstülle G1/2a x G3/4i Eurok. MS vern. selbstd., F10511

• Etim Gruppe: Fittinge, Flansche und Kupplungen für Rohre
• Etim Klasse: Fitting mit 2 Anschlüssen
• Marke: COMAP
• Produkttyp: Valves accessories
• Werkstoff des Anschlusses 1: Messing
• Werkstoffgüte Anschluss 1: CuZn39Pb3 (CW614N)
• Oberflächenschutz Anschluss 1: vernickelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Werkstoff des Anschlusses 2: Messing
• Werkstoffgüte Anschluss 2: CuZn40Pb2 (CW617N)
• Oberflächenschutz Anschluss 2: vernickelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Form: gerade
• Ausführung: 2-teilig
• Reduzierend: Nein
• Exzentrisch: Nein
• Systemgebunden: Nein
• Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Konturcode Verbindung 1: sonstige
• Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
• Anschluss 2: Eurokonus nach EN 16313
• Konturcode Verbindung 2: sonstige
• Hauptfarbe Fitting: sonstige
• Norm Flansch: sonstige
• Druckstufe Flansch: PN 10
• Material Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Mit Stoßnocken: Nein

• Länge: 59 Millimeter
• Schlüsselweite: 8 Millimeter
• Schlüsselweite Überwurfmutter: 30 Millimeter
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Max. Arbeitsdruck bei 20 °C: 10 Bar
• Max. Betriebsdruck bei max. Mediumtemperatur: 10 Bar
• Mit thermischer Isolierung: Nein
• Ringsteifigkeitsklasse: sonstige
• Mit Dichtungsmaterial: Ja
• Verschlossen: Nein
• Mit Verbindungsanzeige: Nein
• Mit Entleerungsventil: Nein
• Mit Entlüfter: Nein
• FM-Prüfung: Nein
• LPCB-Prüfung: Nein
• ULC-Qualitätskennzeichen: Nein
• UL-Prüfung: Nein
• DIN-CERTCO-Zertifikat: Nein
• VdS-geprüft: Nein
• Mit TÜV-Zulassung: Nein
• DVGW-Siegel für Gas: Nein
• DVGW-Siegel für Wasser: Nein
• Zertifiziert nach NF 545: Nein
• KIWA-Prüfsiegel: Nein
• Gastec QA Prüfung: Nein
• KOMO-Prüfsiegel: Nein
• Typenzulassung nach BBR/EKS: Nein

• Model: Ausgleichstülle für Heizkörper-Anschluss
• Anschluss A: G 1 ⁄ 2 ", M
• Anschluss D*: G 3 ⁄ 4 ", F
• Abmessungen [mm] B: 10
• Abmessungen [mm] C1: 40
• Abmessungen [mm] C2: 59
• Teleskopweg [mm]: 4-20

* Dichtung: F10511 mit Eurokonus, F10512 mit Konus, F10513 mit Flachdichtung

• Bauteile aus Messing vernickelt
• Dichtmaterialien: EPDM
• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035

Beschreibung

Ausgleichstülle zum Längenausgleich bis 20 mm, mit Überwurfmutter, selbstdichtend mit Gewindeeinschneiddichtung.

Typ	Anschluss	Abmessungen [mm]	Teleskopweg [mm]	Bestell- nummer
A	D*	B	C1	C2
Ausgleichstülle - 1/2 x 3/4	G 1⁄2", M	G 3⁄4", F	10	59	4-20	10	F10511
Ausgleichstülle - 3/4 x 1	G 3⁄4", M	G 1", F	10	63	0-20	10	F10512
Ausgleichstülle - 1 x 1 1/4	G 1", M	G 1 1⁄4", F	14	69	0-20	10	F10513

* Dichtung: F10511 mit Eurokonus, F10512 mit Konus, F10513 mit Flachdichtung
