Allgemeine Beschreibung

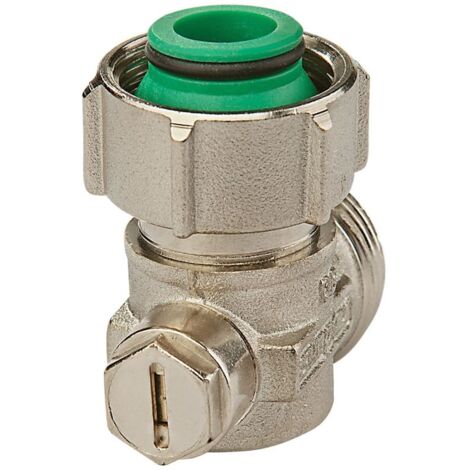

Der Flamco Exclusiv Eck Einzel-Kugelhahn E2/AG G 3/4" Innengewinde x G 3/4" Außengewinde aus vernickeltem Messing mit Konus ist eine robuste Anschlussarmatur für Ventil-Kompaktheizkörper. Gefertigt aus vernickeltem Pressmessing, bietet dieser rechtwinklige Kugelhahn eine zuverlässige Kugelabsperrung. Er ist für den Anschluss an Heizkörper mit G 3/4" Außengewinde oder G 1/2" Innengewinde konzipiert.Technische daten
- Werkstoff des Gehäuses: Messing
- Werkstoffgüte: CuZn40Pb2 (CW617N)
- Oberflächenschutz Gehäuse: vernickelt
- Material Kugeldichtung: Polytetrafluorethylen (PTFE)
- Material Kugel: Messing
- Oberflächenschutz Kugel: verchromt
- Material Spindel: Messing
- Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Nenndurchmesser Anschluss 1: 3/4 Zoll (20)
- Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
- Nenndurchmesser Anschluss 2: 3/4 Zoll (20)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
- Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
- Betriebsdruck: 10 bar
- Kvs-Wert: 2,87
- Ventilwinkel: 90 Grad
- Schlüsselweite: 13 Millimeter
- Schlüsselweite Überwurfmutter: 30 Millimeter
- Länge Anschluss 1: 21,5 Millimeter
- Länge Anschluss 2: 32,3 Millimeter
- Arbeitslänge Anschluss 1: 7 Millimeter
- Arbeitslänge Anschluss 2: 32,3 Millimeter
- Gehäusekonstruktion: 2-teilig
- Volldurchgang: Ja
Kompatibilität und Zubehör
- Passende Klemmverschraubungen erhältlich!
Installation
Heizkörperseitig ist eine Überwurfmutter mit radialem und axialem Spiel integriert, um eine spannungsfreie Montage am Heizkörper sicherzustellen.
Anwendung
Dieser Einzel-Kugelhahn ist speziell als Anschlussarmatur für Ventil-Kompaktheizkörper vorgesehen. Die Ausführung als Eckventil mit einem Ventilwinkel von 90 Grad ist ideal für Installationen, bei denen eine rechtwinklige Führung der Rohrleitungen erforderlich ist.
