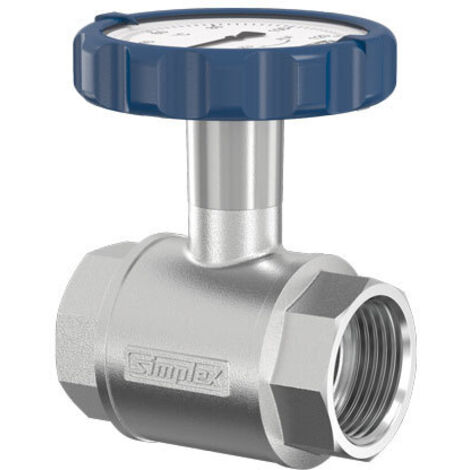

Flamco Kugelhahn m. Thermometergriff, blau DN32 G1 1/4i PN16 MS vern., F10151

Flamco Kugelhahn m. Thermometergriff, blau DN32 G1 1/4i PN16 MS vern., F10151

• Etim Gruppe: Absperrhähne/Ventile/Regler
• Etim Klasse: Kugelhahn
• Marke: FLAMCO
• Produkttyp: Pump&,amp,Socket.Ball valves
• Werkstoff des Gehäuses: Messing
• Werkstoffgüte: CuZn40Pb2 (CW617N)
• Oberflächenschutz Gehäuse: vernickelt
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Oberflächenschutz Kugel: verchromt
• Material Spindel: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32)
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Mit Kupplungsanschluss 1: Nein
• Nenndurchmesser Anschluss 2: 1 1/4 Zoll (32)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Mit Kupplungsanschluss 2: Nein
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: Nein
• Mit Ablassmöglichkeit (Anschluss): Nein
• Mit Rückschlagklappe: Nein

• Mit Filter: Nein
• Mit Thermometer: Ja
• Ausführung: gerade
• Mit Dämmschale: Nein
• FM-Prüfung: Nein
• UL-Prüfung: Nein
• ULC-Qualitätskennzeichen: Nein
• LPCB-Prüfung: Nein
• Feuersicher: Nein
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Medizinisch sauber: Nein
• Fettfrei: Nein
• Bedienung: Handrad
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: Ja
• Kvs-Wert: 58
• Länge Anschluss 1: 40 Millimeter
• Arbeitslänge Anschluss 1: 40 Millimeter
• Länge Anschluss 2: 40 Millimeter
• Arbeitslänge Anschluss 2: 40 Millimeter
• Höhe Handgriff: 78.5 Millimeter
• Länge Handgriff: 72 Millimeter
• Ventilwinkel: 180 Grad
• Schlüsselweite: 50 Millimeter

• Model: Muffen-Kugelhahn mit Thermometergriff blau
• Nennweite: DN 32
• Anschluss (D): G 1 1 ⁄ 4 ", F

• Max. Betriebstemperatur: 110 °C Dauertemperatur, 130 °C kurzzeitig
• Max. Betriebsdruck: 10 bar
• Betriebsmedium: Heizungswasser nach VDI 2035
• Nominaldruckbereich: PN 16
• Werkstoffe
• Gehäuse: Pressmessing, vernickelt
• Kugel: Messing, verchromt
• Kugeldichtung: PTFE
• Spindeln: Messing
• Dichtung: EPDM
• Wichtiger Hinweis

Beschreibung

Kugel-Absperrarmatur für den Einsatz in Warmwasser-Heizungsanlagen, mit beidseitigem Innengewinde, voller Durchgang.Mit rundem Thermometergriff blau, integriertem Thermometer Ø 63 mm.

• Alle Kugelhähne DN 20 bis DN 50 (außer F10121) mit spezieller Hohlspindel für wahlweisen Einbau von Flügel- oder Thermometergriff, Griffe können ohne Hilfswerkzeug von der Armatur abgezogen und aufgesetzt werden
• Passende Isolierschalen erhältlich!

Typ	Nennweite	Anschluss (D)	Bestell- nummer
MKH TG-B - DN 20	DN 20	G 3⁄4", F	F10119
MKH TG-B - DN 25	DN 25	G 1", F	F10150
MKH TG-B - DN 32	DN 32	G 1 1⁄4", F	F10151
MKH TG-B - DN 40	DN 40	G 1 1⁄2", F	F99728
MKH TG-B - DN 50	DN 50	G 2", F	F99772
