Flamco Pumpen-Armaturgruppe 3-teilig Thermometergriff DN 32 G1 1/4i PN 16 Messing vernickelt mit Überwurfmutter

Flamco Pumpen-Armaturgruppe 3-teilig Thermometergriff DN 32 G1 1/4i PN 16 Messing vernickelt mit Überwurfmutter

Die Flamco Pumpen-Armaturgruppe ist eine 3-teilige Armaturengruppe mit Thermometergriffen, die speziell für Warmwasser-Heizungsanlagen entwickelt wurde. Sie besteht aus einem Pumpen-Kugelhahn mit Schwerkraftbremse und rotem Thermometergriff, einem Muffen-Kugelhahn mit blauem Thermometergriff und einem Pumpen-Kugelhahn mit rotem Flügelgriff. Die Gruppe ist für einen Nenndruck von PN 16 ausgelegt und ermöglicht eine flexible Installation mit einem Anschluss von DN 32 G1 1/4i mit Überwurfmutter.

Wie ist die Flamco Pumpen-Armaturgruppe aufgebaut?

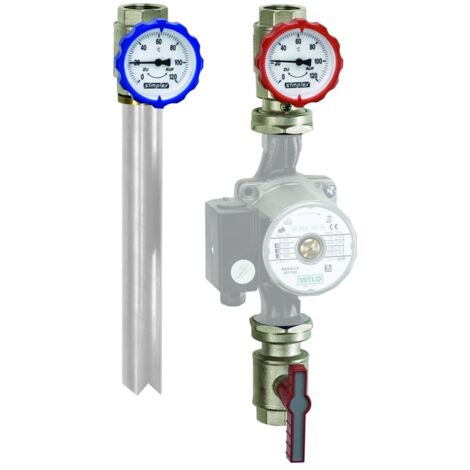

Die Pumpen-Armaturgruppe von Flamco setzt sich aus drei wesentlichen Komponenten zusammen: einem Pumpen-Kugelhahn mit integrierter Schwerkraftbremse und einem roten Thermometergriff, einem Muffen-Kugelhahn mit einem blauen Thermometergriff sowie einem weiteren Pumpen-Kugelhahn mit einem roten Flügelgriff. Die Absperrarmaturen sind aus Pressmessing vernickelt gefertigt, wobei die Kugel hartverchromt und in Polytetrafluorethylen (PTFE) gelagert ist. Die Betätigungsspindel ist mit einer doppelten O-Ring-Dichtung aus Ethylen-Propylen-Dien-Kautschuk (EPDM) ausgestattet, was eine zuverlässige Abdichtung sicherstellt. Ein verlängerter Griff aus Metall mit verdecktem Anschlag ist für eine verbesserte Isolierung gemäß Wärmeschutzverordnung vorgesehen. Der Strangabstand ist frei wählbar. Es ist zu beachten, dass die Armaturgruppe keinen Volldurchgang besitzt.

Welche Leistungsdaten und Einsatzbereiche zeichnen die Armaturgruppe aus?

Die Flamco Pumpen-Armaturgruppe ist primär für den Einsatz in Warmwasser-Heizungsanlagen vorgesehen. Sie ist für einen maximalen Betriebsdruck von 10 bar ausgelegt. Die Dauertemperatur des Mediums kann bis zu 110 Grad Celsius betragen, wobei kurzzeitig auch Temperaturen von bis zu 130 Grad Celsius zulässig sind. Die Mediumtemperatur im Dauerbetrieb liegt zwischen 0 und 110 Grad Celsius. Der Nenndruck des Artikels liegt bei PN 16. Die Ausführung ist gerade, mit einem Ventilwinkel von 180 Grad.

Technische Daten

• DN: 32
• Anschluss 1: Innengewinde zylindrisch (BSPP) G1 1/4i
• Druckstufe Artikel: PN 16
• Maximaler Betriebsdruck: 10 bar
• Mediumtemperatur (Dauerbetrieb): 0 - 110 °C
• Werkstoff des Gehäuses: Messing (CuZn40Pb2 (CW617N))
• Oberflächenschutz Gehäuse: vernickelt
• Oberflächenschutz Kugel: verchromt
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Die Flamco Pumpen-Armaturgruppe bietet eine robuste und zuverlässige Lösung für Warmwasser-Heizungsanlagen. Mit ihrer 3-teiligen Konstruktion, den integrierten Thermometergriffen und der Schwerkraftbremse ist sie funktional und anpassungsfähig. Die Fertigung aus vernickeltem Messing und die Dichtungen aus Polytetrafluorethylen (PTFE) und Ethylen-Propylen-Dien-Kautschuk (EPDM) stellen Langlebigkeit sicher. Die Armaturgruppe ist für einen Nenndruck von PN 16 und eine Dauertemperatur von bis zu 110 Grad Celsius ausgelegt, was sie zu einer geeigneten Wahl für anspruchsvolle Anwendungen macht.

Produktspezifikation

• Hersteller-Warengruppe: Ventiltechnik
• Hersteller-Produktgruppe: Pumpengruppen
• Hersteller-Artikelnummer: F10193
• Ausführung: gerade
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: CuZn40Pb2 (CW617N)
• Werkstoff des Gehäuses: Messing
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handrad
• Mit Thermometer: ja
• Mit Filter: nein
• Mit Dämmschale: nein
• Oberflächenschutz Kugel: verchromt
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Ventilwinkel: 180
• Gehäusekonstruktion: 2-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: nein
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: Messing
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 0 - 110
• Fettfrei: nein
• Oberflächenschutz Gehäuse: vernickelt
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Messing
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
