Allgemeine Beschreibung

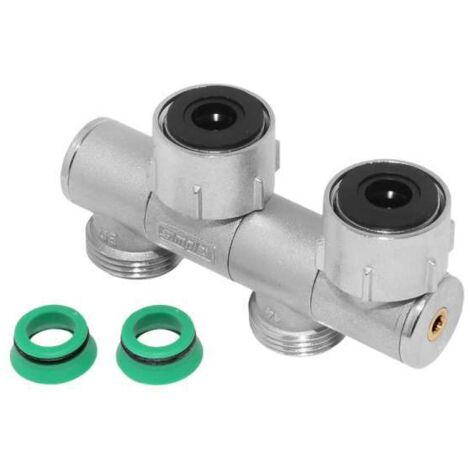

Der Flamco Hahnblock VARIOCON ist eine absperrbare Anschlussarmatur für Ventil-Kompaktheizkörper. Er bietet stufenlos schwenkbare Anschlüsse für Eck- und Durchgangsanschlüsse und ermöglicht sowohl einen links- als auch einen rechtsseitigen Anschluss. Der Hahnblock ist mit einem Eurokonus für den Anschluss mit Klemmverschraubungen ausgestattet und hat einen Achsabstand von 50 mm sowie einen Achsversatz von 25 mm.Technische daten
- Max. Betriebstemperatur: 110 °C (Dauertemperatur), 130 °C (kurzzeitig)
- Max. Betriebsdruck: 10 bar
- Betriebsmedium: Heizungswasser nach VDI 2035
- Werkstoffe:
- Gehäuse, Überwurfmuttern: Pressmessing, vernickelt
- Konusteile: Hydrolysebeständiges Polyamid
- Absperrspindeln: Messing
- Seitliche Verschlussstopfen: Messing, vernickelt
- Dichtungen: EPDM
- Abmessungen:
- A: 109 mm
- B: 62 mm
- C: 34 mm
- F: 50 mm
- G: 25 mm
- H: 22,5 mm
- I: 31 mm
- J (SW): 30 mm
Kompatibilität und Zubehör
- Passende Designverkleidungen und Klemmverschraubungen erhältlich
Installation
- Heizkörperseitige Überwurfmutter mit radialem und axialem Spiel zur spannungsfreien Montage der Armaturen am Heizkörper
Anwendung
- Multifunktionell einsetzbar als Eck- oder Durchgangshahnblock
- Kann verwendet werden, wenn ein Rohr aus der Wand und das andere aus dem Fußboden kommt, sofern der Nabenabstand von 5 cm in der Draufsicht vorhanden ist
